Szczegóły Produktu:
Zapłata:
|
| Rated Voltage: | 24V | Maximum Current: | 20A |
|---|---|---|---|
| rated working voltage: | 24V | Charging Mode: | PWM mode |
| Operating Temperature: | -10~60 degree | ||
| High Light: | Kontroler ładowania solarnego regulatora panel,maksymalna moc punkt regulator ładowania śledzenia |
||

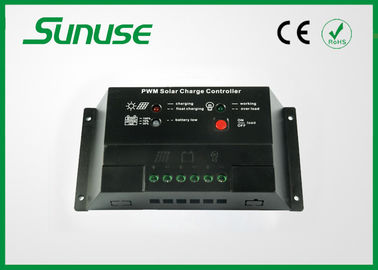

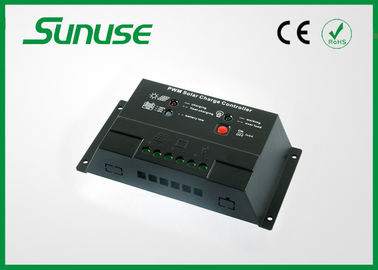

Panel 20a 12V 24V Automatyczna Identyfikacja PWM Solar Charge Controller Obwód z diodą LED
Szybkie Szczegóły:
20A PWM panel solarny regulator ładowania
1. Wyświetlacz LED
Ładowanie akumulatora 2. PWM
3. Wszystkie niezbędne zabezpieczenia wyposażone
4. Tryb pracy obciążenia można ustawić
Specyfikacja:
MODEL | PWM2024Z | MODEL | PWM2024Z |
napięcie zasilające | 12V / 24V | utrata obciążenia | <13mA |
Napięcie obwodu otwartego | <50V | Spadek napięcia w obwodzie ładowania | <0.2V |
Oceniono ładowania i rozładowania bieżący nr | 20A | Spadek napięcia w obwodzie rozładowania | <0.1V |
podwyższone napięcie | 14.4V / 28.8V | Wilgotność wymóg | ≤90% |
Float napięcia ładowania | 13.8V / 27.6V | średnica kabla | <6mm 2 |
Niskie napięcie rozłączenia | 11.2V / 22.4V | wielkość Instalowanie | Φ4mm-159mm * 68mm |
Niskie napięcie odzysku | 12.6V / 25.2V | Wymiar | 168mm * 88mm * 34mm |
tryb ładowania | PWM | Temperatura przechowywania | -35 ° C - 70 ° C |
Przeciążenie wyjścia oraz zabezpieczenie przed zwarciem | wyj> 23A i 60. lub | Temperatura pracy | -25 ° C - 60 ° C |
> 29A i 15s przeciążenia ochrony lub | |||
> 40A zwarcie | |||
1. Włóż wskaźnik LED migotanie: wyjście regulatora jest przeciążenie lub zwarcie. Po usunięciu niepotrzebnego obciążenia, regulator wyeliminuje zabezpieczenie przeciążeniowe w ciągu dwóch minut.
2. Wskaźnik ładowania LED wyłączona: Brak podłączenia paneli słonecznych. Proszę sprawdzić, czy connect jest słuszne i jędrna.
3. Pojemność baterii wskaźnik LED świeci: Proszę sprawdzić, czy połączenie z panele słoneczne, bateria i obciążenia ma rację.
Wskazanie LED Instrukcja:
Ikona | Wskaźnik | Stan | Instrukcja |
| dioda ładowania | poza | nie ładuje, brak podłączenia paneli słonecznych lub słabe nasłonecznienie |
na | ładowanie, ładowanie lub podwyższone | ||
migocący | unosić ładowania, akumulator naładowany pełne | ||
| LED Pojemność akumulatora | zielona dioda | Pojemność akumulatora w pełnym |
żółta dioda na | Pojemność baterii normalne | ||
czerwona dioda LED | niska pojemność baterii | ||
czerwona dioda migotanie | niskiego napięcia dla ochrony baterii | ||
| dioda ładowania | na | załadować na |
poza | wyładować | ||
migocący | Obciążenie zamknięte, przeciążenia wyjścia lub zwarcia. |
Załaduj Instruction i ustawienie trybu pracy:
1. Tryb normalny: Regulator jest stosowany jako regulator ładowania PWM bez oświetlenia i funkcję timera. Kontroler jest w tym trybie bez specjalnego wniosku.
2. Tryb Oświetlenie i timera sterującego: W tym trybie, regulator rozpocznie obciążenie po ciemności i zamknąć ładunek po godzinach ustawienie (lub wschód słońca).
3. Tryb Sterowanie oświetleniem: W tym trybie, gdy napięcie paneli słonecznych jest niższe niż 2.5V (. Dla systemu 24V, 5V dla systemu 48V, 10V), kontroler rozpocznie obciążenie po 10 sekundach. Gdy napięcie paneli słonecznych jest wyższe niż 3.5V (dla systemu 24V, 7V. Dla systemu 48V, 14V), kontroler będzie zamknąć obciążenie po 10 sekundach.
Cechy:
1. Wskaźniki intuicjonistycznej LED pokazuje aktualny stan naładowania akumulatora system ładowania i rozładowania stanu baterii.
2. Mając na funkcje ochronne, ponieważ przeładowanie, nad rozładowaniem, przeciążeniem, zwarciem i odwrotne podłączenie.
3. Tandem ładowania typu PWM pozwala zwiększyć efektywność ładowania o 3% do 6%, w porównaniu do opłat innych niż PWM.
4. Parametry ładowania i rozładowania zostały ustalone w trakcie produkcji (specjalne parametry muszą być poinformowani z wyprzedzeniem), więc nie ma potrzeby, aby dostosować parametry.
5. Można wybrać tryb pracy z obciążeniem.
Funkcja ładowania 6. USB (opcjonalnie).
7. Siatka-komplementarne (funkcja opcjonalna).
8. Funkcja Remote telekomunikacja wyposażone (funkcja opcjonalna).
9. Zapobieganie rozładowaniu akumulatora do akumulatora w nocy.
Najczęściej zadawane pytania:
1. P: Czy u mieć własną fabrykę?
A: Tak, mamy. Nasz zakład znajduje się w mieście Wenzhou, w prowincji Zhejiang, Chiny.
2. Q: Jak mogę odwiedzić fabrykę?
A: Przed zdjąć ze swojego kraju, proszę dać nam znać. Będziemy zorganizować czas do ciebie.
3. P: Czy u wydrukować logo naszej firmy na tabliczce znamionowej i opakowaniu.
A: Tak, przyjmujemy zlecenia OEM.
4. P: Czy u mają inżynier projektu słonecznego, który może poprowadzić mnie do systemu zainstalować?
A: Tak, mamy profesjonalny zespół inżynierów. Mogą nauczyć się, jak zainstalować system solarny.
Aplikacje:
