Warranty: | 1 year | Float Voltage: | 27.6V |
---|---|---|---|
rated working current: | 30A | Charging Mode: | MPPT mode |
rated working voltage: | 24V | Low Voltage Reconnection(LVR): | 21.4V |
High Light: | Kontroler ładowania solarnego regulatora panel,maksymalna moc punkt regulator ładowania śledzenia |

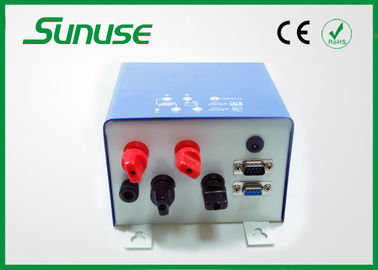

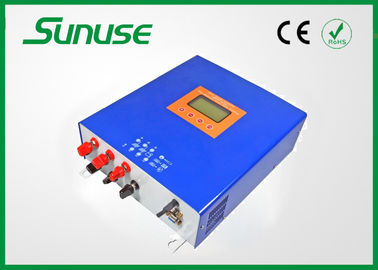

48 volt MPPT Regulator ładowania baterii słonecznych 60 amp 12V / 24V auto przełącznik do użytku domowego
Szybkie Szczegóły:
60 amp regulator MPPT naładowania baterii słonecznych dla systemu zasilania słonecznego
inteligentny, funkcja śledzenia Maximum Power Point
Specyfikacja:
MODEL | eMPPT6024Z | |
Wkład | Zakres napięcia wejściowego z paneli słonecznych | ≤70V |
Maximum Power Point Tracking Zakres | 12V ~ 70V (12V) 24V ~ 70V (24V) | |
Droga wejściowa | 1 kanał | |
Wydajność | Nominalne napięcie systemu | 12V / 24V Auto |
Maksymalny prąd ładowania | 60A | |
Konsumpcja własna | ≤40mA | |
Etapy ładowania | Luzem, absorpcja, Float | |
Float Napięcie ładowania | 13.8V (12.8V ~ 14.2V) X 1 / x 2 / x 4 | |
Wchłanianie Napięcie ładowania | 14.4V (13,6 ~ 15.2V) X 1 / x 2 / x 4 | |
Temperatura Odszkodowanie | -4mV / Komórki / ° C | |
Pozostałe | Maksymalna efektywność | 97% |
HMI | LCD i przyciski | |
Tryb chłodzenia | Temperatura sterowane aktywne chłodzenie | |
Podłączanie Way | Terminale M6 | |
Zakres temperatury otoczenia | -10 ° C ~ + 50 ° C | |
Wilgotność | 0 ~ 90%, bez kondensacji | |
wymiary | 450mm * 335mm * 160mm | |
Waga produktu | 5,6 kg | |
Temperatura przechowywania | -30 ° C ~ + 80 ° C | |
opcjonalna funkcja | Zdalny monitoring (RS485 lub RS232, port DB9) |
Wprowadzenie technologii MPPT:
1, MPPT Solar Charger Controller to system z zaawansowanym MPPT (Maximum Power Point Tracking) technologii. Określenie "regulator ładowania" odnosi się zarówno do urządzenia samodzielne lub zintegrowane obwody sterowania w akumulator, zasilany baterią słoneczną urządzenie lub ładowarkę baterii.
2, MPPT oznacza maksymalną śledzenia punktu mocy. To sprawia, że panele słoneczne pracować przy maksymalnym momencie (ext Punkt b) poprzez zastosowanie technologii konwersji energii. eMPPT jest nowy regulator ładowania opracowana przez naszą firmę, a korzysta z MCU do śledzenia maksymalnego punktu mocy paneli słonecznych inteligentnie generować więcej energii z paneli słonecznych.
Ładowanie procesu sterowania:
Wyjściowy ładowania napięcie akumulatora jest inna, eMPPT będzie wykorzystywać różne strategie pobierania opłat, aby zakończyć proces ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest niższe niż 12.6V (dla 12V), akumulator będzie przejść przez trzy etapy jak luzem, absorpcja i Pływający ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest wyższe niż 12.6V (dla 12V), akumulator będzie przejść przez dwa etapy jak luzem i pływak ładowania.
O MPPT Charging: luzem ładowania, ładowanie absorpcji, Float ładowania
Konfiguracja Solar Panels:
Kontroler serii eMPPT może być połączony z mono paneli słonecznych, a także cienkowarstwowych paneli słonecznych. Dokonując systemu upewnij się, że napięcie otwartego obwodu płyt tablicy słonecznej nie jest wyższa niż maksymalne napięcie dozwolonym przez kontroler. Jeden Wykres jest wprowadzenie modeli monochromatycznych paneli słonecznych i cienkich płyt filmowych i ich parametrów. Wykres 2 jest rozwiązaniem konfiguracji 12V, 24V oraz 48V systemu paneli słonecznych.
Model | Kategoria | Pmax | voc | Isc | Vpmax | Ipmax |
STP140D-12 / TEA | monokrystaliczny | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | Moduł cienkowarstwowy | 140W | 29.0V | 7.12A | 23.0V | 6.52A |
STP190S-24 / Ad + | monokrystaliczny | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
NS-F130G5 | Moduł cienkowarstwowy | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
Powyższe parametry są w stanie 25 ° C, AM1.5spectrum i 1000 W / m 2 natężenie oświetlenia. |
Model | Dla systemu 12V | Dla systemu 24V | Dla systemu 48V |
STP140D-12 / TEA | N równolegle | dwa szeregowo N równolegle | cztery szeregowo N równolegle |
MS140GG-02 | N równolegle | dwa szeregowo N równolegle | cztery szeregowo N równolegle |
STP190S-24 / Ad + | N równolegle | N równolegle | dwa szeregowo N równolegle |
NS-F130G5 | N równolegle | N równolegle | dwa szeregowo N równolegle |
"N" oznacza liczbę ilość wymaganej przez prąd |
Funkcjonować:
Technologia śledzenia 1. Maksymalna Power Point
Kontroler wykorzystuje obwód konwersji Buck i technologii MCU do śledzenia maksymalnego punktu mocy wdrożyć maksymalną moc wyjściową paneli słonecznych w różnym natężeniu oświetlenia i temperatury. Algorytm MPPT zwiększa efektywność systemu PV oraz zmniejsza ilość paneli słonecznych.
2. wielostopniowa kontrola ładowania
Wyjściowy ładowania napięcie akumulatora jest różny, sterownik będzie wykorzystywać różne strategie pobierania opłat, aby zakończyć proces ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest niższe niż 12.4V (dla 12V), akumulator będzie przejść przez trzy etapy jak luzem, absorpcja i Float ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest wyższe niż 12.4V (dla 12V), akumulator będzie przejść przez dwa etapy jak luzem i pływak ładowania.
3. Napięcie ładowania regulowany
4. Kompensacja temperaturowa napięcia ładowania dla
5. Temperatura sterowanie wentylatora
6. W nocy spać
7. Bateria odwrócone ochronę połączenia
8. Panele słoneczne odwrócone ochrony połączenia
9. Ochrona rozładowania baterii odwrócone
10. Wewnętrzne przegrzania ochrony
11. Ochrona napięcia na wejściu dla paneli słonecznych
12. Ograniczenie mocy dla wejścia paneli słonecznych
Regulator ładowania MPPT słoneczne reguluje także szybkość, z jaką jest dodawany lub pobierane z baterii prądem elektrycznym. To zapobiega przegrzaniu, nad i zmienne napięcie, które jeśli nie kontrolowana może zmniejszyć wydajność baterii lub żywotność i może stanowić zagrożenie dla bezpieczeństwa. Zapobiega to także kompletny drenaż ( "głębokiego rozładowania") z baterią i ułatwia kontrolowane rozładowanie utrzymując w ten sposób żywotność baterii. Wyposażony w sterownik Micro i technologii Digital Signal Processing (DSP) MPPT Solar Charger Controller jest w pełni zabezpieczone przed przepięciami i przemijające odwrócić przepływ prądu i może ładować każdy rodzaj baterii.
