| High Light: | 12V AC / DC zasilacz |
||
|---|---|---|---|

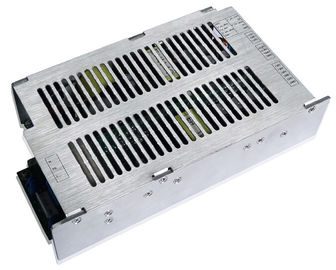

AC-DC zasilacze 500W Wyjście 30V / 12A, 5.8V / 9A, 24V / 2,5A, 12V / 2,5A SC500-220Q30
Kluczowe cechy
Zakres Wejście: 165 ~ 270Vac
Czteroosobowy wyjścia: 30V / 12A, 5.8V / 9A, 24V / 2,5A, 12V / 2.5A
Wysoka wydajność: 87%
Rozporządzenie Line: ≤ ± 2%
Regulacja obciążenia: ≤ ± 2%
Zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
Wyjście nad ochroną napięcia
Wejście nad ochroną napięcia
Wejście pod napięciem lokautu
Zabezpieczenie termiczne
Zgodny z RoHS
naturalne fajne
Przegląd produktów
Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie znamionowe wejścia | 220 | Odkurzacz | |||
AC Zakres napięcia wejściowego | 165 | 270 | Odkurzacz | ||
AC Zakres częstotliwości wejściowej | 47 | 63 | Hz | ||
Max. prąd wejściowy | 3,5 | ZA | Min. napięcie wejściowe, pełne obciążenie | ||
Wejście prądu rozruchowego | 40 | ZA | Max. napięcie wejściowe, 25 ℃, pierwszy start | ||
Wydajność | 85 | 87 | % | Znamionowe napięcie wejściowe, obciążenie znamionowe |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
Zakres napięcia wyjściowego | 30V | 24 | 30 | 31 | Vdc | |
5.8V | 5,6 | 5,8 | 6 | Vdc | ||
24V | 23 | 24 | 25 | Vdc | Włączanie / wyłączanie | |
12V | 11 | 12 | 13 | Vdc | Włączanie / wyłączanie | |
Zakres prądu wyjściowego | 30V | 0 | 9 | 12 | ZA | |
5.8V | 0 | 6 | 9 | ZA | ||
24V | 0 | 2 | 2,5 | ZA | ||
12V | 0 | 2 | 2,5 | |||
linia rozporządzenie | ± 2 | % | ||||
Regulacja obciążenia | ± 2 | % | ||||
regulacja temperatury | ± 0,02 | % / ° C | Ponad zakresie temperatur | |||
Falowanie i hałasu | 30V | 400 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | ||
5.8V | 116 | mV | ||||
24V | 280 | mV | ||||
12V | 240 | mV | ||||
Skręć na czas narastania | 500 | ms | Pełne obciążenie, 10% ~ 90% Vout | |||
Czas włączania opóźnienia | 4 | s | 220Vac, przy pełnym obciążeniu | |||
Przekroczenie napięcia wyjściowego | ± 5 | % | ||||
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi | ||
Wejście pod napięciem zablokować | Skręć na progu napięcia | 155 | 165 | Odkurzacz | |||
Wyłączania próg napięcia | 135 | 145 | Odkurzacz | ||||
Wejście nad ochroną napięcia | Chronić napięcia | 285 | 305 | Odkurzacz | |||
napięcie powrotne | 275 | 295 | Odkurzacz | ||||
Wyjście nad ochroną napięcia | 30V | 32 | 35 | Vdc | Czkawka | ||
5.8V | 7,5 | Vdc | Czkawka | ||||
Short - Zabezpieczenia | 10 | mΩ | Czkawka | ||||
Nadmierna temperatura ochrony | odzyskiwanie Auto | ||||||
Detektor napięcia wejściowego | 150-290Vac konwertować do 0.5-3.1Vdc zmianę liniowego | warunków obciążenia: 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A | |||||
Detektor prądu wejściowego | 0-3A konwertować do 0.5-3.1Vdc zmianę liniowego | ||||||
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
MTBF | 100 | KHrs | Wejście znamionowe, pełne obciążenie, 25 ℃ | ||
Waga | 1500 | sol |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | -40 | +75 | ℃ | ||
Temperatura przechowywania | -40 | +85 | ℃ | ||
wilgotność względna | 10 | 90 | % | ||
wilgotność w miejscu przechowywania | 10 | 95 | % | ||
Wysokość | 4000 | m | |||
Ciśnienie atmosferyczne | 70 | 106 | kPa |
Charakterystyka bezpieczeństwa
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
napięcie izolacji | Wejścia do wyjścia | 1500 | Odkurzacz | 5mA / 1min, No łuku i podział | ||
Wejście do masy | 1500 | Odkurzacz | ||||
Wyjście do uziemienia | 500 | Vdc | 5mA / 1min, No łuku i podział | |||
rezystancja izolacji | Wejścia do wyjścia | 10 | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% | ||
prąd upływu | Wejście do masy | 3,5 | mama | 264VAC, normalny stan | ||
Charakterystyka EMC
Pozycja | standardy | Warunki | Uwagi |
CE | EN301489-1-8.4 | Klasa B | test systemu karnetów |
RE | EN301489-1-8.4 | Klasa B | test systemu karnetów |
Harmoniczny | EN301489-1-8.5 | ||
wahania napięcia i migotania | EN301489-1-8.6 | ||
Przypływ | EN61000-4-5 | tryb różnicowy ± 2kV tryb wspólny ± 4kV | kryterium B |
ZANURZAĆ | EN61000-4-11 EN55024 | Napięcie dip do 0% UT, 10ms | Kryterium B, test w fazie 0, 90, 180 i 270 |
Zapad napięcia do 40% UT, 20ms | |||
Zapad napięcia do 70% UT, 50ms |
Uwagi:
Kryterium A: Normalna wydajność podczas i po teście.
Kryterium B: ochrona niskiego napięcia lub reset nie jest dozwolone. Tymczasowe wahania napięcia wyjściowego ustaje po zaburzenia ustaje, a od którego EUT odzyskuje swoją normalną wydajność automatycznie. Podczas startu systemu, wahania napięcia wyjściowego lub reset nie wolno też.
Kryterium C: tymczasowa utrata mocy jest dozwolone, ale sprzęt nie może być uszkodzona. EUT odzyskuje swoją normalną wydajność automatycznie lub interwencji operatora.
Kryterium R: Utrata mocy, który nie jest do odzyskania jest dozwolone. Podstawowym elementem ochronnym (bezpiecznik) może ulec uszkodzeniu. EUT odzyskuje normalną wydajność po wymienić uszkodzony element.
Eliminacje środowiskowe
Parametr | Uwagi |
Wibracja | Pasmo przenoszenia: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; Osi XYZ, 30min / oś |
wstrząsy mechaniczne | Half-sinusoidy 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / kierunkowskazy |
Temperatura na rowerze | -40 ° C do 55 ° C, ramp 1 ° C / min., 6 cykli |
Zasilanie / jazda na rowerze Thermal | Vin = min do max, pełne obciążenie, 100 cykli |
Zarys mechaniczna
Długość x szerokość x wysokość: 210 x 115,5 x 52 (mm), 8,27 x 4,55 x 2,05 (w)
designAations Connector
CN9 Model: H101-5 / 3.96
Kołek# | Nazwa |
1 | L |
2 | NC |
3 | PE |
4 | NC |
5 | N |
J2 Model: H101-5 / 3.96
Kołek# | Nazwa |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 Model: H101-4 / 3.96
Kołek# | Nazwa |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
J3 Model: H101-3 / 3.96
Kołek# | Nazwa |
1 | + 12V |
2 | GND |
3 | + 24V |
J1
Kołek# | Nazwa | Uwagi |
1 | GND | GND |
2 | P_30V_CON | 30V wykończenia |
3 | P_AC_CON | Wejście napięciowe wykrywać |
4 | ID0 | Podłączyć do GND |
5 | Cur_Mon | Prąd wejściowy wykrywa |
6 | P_12V_CON | Włącz 12V |
7 | P_24V_CON | Włącz 24V |
8 | ID1 | Podłączyć do GND |
9 | GND | GND |
10 | GND | GND |
