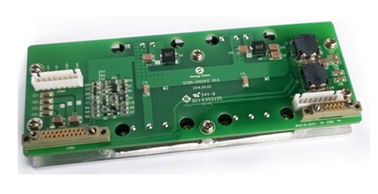

AC-DC Zasilacze 100W Wyjście 24V12V SC100-24D2412
Kluczowe cechy
Zakres wejściowy: 18 ~ 36Vps
Dwa wyjścia: 24V / 2,5A, 12V / 3.33A
Wysoka wydajność: 90%
Rozporządzenie Line: ≤ ± 1%
Regulacja obciążenia: ≤ ± 1%
Niskie tętnienia i szumy: ≤ ± 1%
Włącz (On / Off) Kontroli
Izolacja Napięcie: 1500VDC
Tryb Czkawka zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
naturalne fajne
Przegląd produktów
Takie wykorzystanie przetwornica DC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności. Aluminiowa płyta fundamentowa konstrukcja zapewnia niezwykłą wydajność cieplną.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Zakres napięcia wejściowego | 18 | 24 | 36 | Vdc | |
Max. prąd wejściowy | 6,5 | ZA | Min. napięcie wejściowe, pełne obciążenie | ||
Wydajność | 90 | % | Znamionowe napięcie wejściowe, obciążenie znamionowe |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi | ||
Zakres napięcia wyjściowego | 24V | 23,52 | 24 | 24,48 | Vdc | ||
12V | 11,76 | 12 | 12,24 | Vdc | |||
Zakres prądu wyjściowego | 24V | 0 | 2,5 | ZA | |||
12V | 0 | 3,33 | ZA | ||||
linia rozporządzenie | ± 1 | % | |||||
Regulacja obciążenia | ± 1 | % | |||||
Falowanie i hałasu | 24V | 240 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | |||
12V | 120 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | ||||
odpowiedź dynamiczna | Odchylenie | ± 4 | % | 25% do 50% do 25% Iwy max, od 50% do 75% do 50% Iwy max 1A / US | |||
rozliczania czasu | 300 | nas | W granicach 1% Vout nom. | ||||
Przekroczenie napięcia wyjściowego | 5 | % | |||||
Pojemność wyjścia | 24V | 1800 | uF | ||||
12V | 3000 | uF | |||||
Włącz kontrolę | przełącznik zewnętrzny | ||||||
Uwaga: zewnętrznego przełącznika kontroluje funkcję włączyć. Naciśnij przycisk raz, biorąc pod napięciem wejściowym, pod warunkiem, moduł włącza się. ponownie nacisnąć przełącznik, moduł wyłączy.
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
Wyjście nad ochroną obciążenia | 24V | 2,75 | 4,5 | ZA | Czkawka | |
12V | 3,5 | 6,5 | ZA | |||
Short - Zabezpieczenia | 10 | mΩ | Czkawka | |||
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | -20 | +60 | ℃ | ||
Temperatura przechowywania | -40 | +85 | ℃ | ||
wilgotność względna | 20 | 90 | % | ||
wilgotność w miejscu przechowywania | 10 | 95 | % | ||
Wysokość | 3000 | m |
Charakterystyka bezpieczeństwa
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
napięcie izolacji | Wejścia do wyjścia | 1500 | Vdc | 1mA / 1min, No łuku i podział | ||
Wejście do masy | 1500 | Odkurzacz | ||||
Wyjście do uziemienia | 500 | Vdc | 1mA / 1min, No łuku i podział | |||
rezystancja izolacji | Wejścia do wyjścia | 100 | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% | ||
zgodność ze standardami
standardy | Uwagi |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
Informacje fizyczne
Zarys mechaniczna
Długość x szerokość x wysokość: 160 x 60 x 26 (mm) 6,3 x 2,36 x 1,02 (w)
oznaczenia pinów
Połącz / Spec | pin No. | Nazwa |
CON1 / CY59T10BJ | 1,6 | Vin + |
2,3,4,7,8,9 | NU | |
5,10 | Vin- | |
Con 2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (Vout +) | |
2 | ON / OFF1 | |
12 | ON / OFF2 | |
3,4,5,8,13,14,15,18 | NU | |
6,16 | 24V1 (Vout-) | |
7,17 | 24V1 (Vout +) | |
9,19 | 12V (Vout-) | |
10,20 | 12V (Vout +) |
Zastosowanie Uwagi: Różnorodność not aplikacyjnych i technicznych white papers można pobrać w formacie PDF z naszej strony internetowej.
