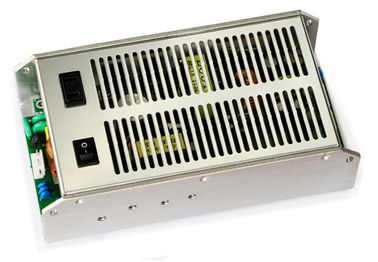

AC-DC zasilacze 330W Wyjście 27V / 10A, 9V / 6A SC330-270D279
Kluczowe cechy
Zakres Wejście: 165 ~ 280Vac
Dwa wyjścia: 27V / 10A, 9V / 6A
Wysoka wydajność: 83%
Rozporządzenie Line: ≤ ± 1%
Regulacja obciążenia: ≤ ± 3%
Niskie tętnienia i szumy: ≤80mV
Napięcie izolacji: 3000Vac
No min. wymóg obciążenia
Zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
Wyjście nad ochroną napięcia
Wejście nad ochroną napięcia
Wejście pod napięciem lokautu
Zabezpieczenie termiczne
naturalne fajne
Zgodny z RoHS
Przegląd produktów
Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie znamionowe wejścia | 220 | Odkurzacz | |||
AC Zakres napięcia wejściowego | 165 | 280 | Odkurzacz | ||
AC Zakres częstotliwości wejściowej | 45 | 55 | Hz | ||
Wydajność | 83 | % | Znamionowe napięcie wejściowe, obciążenie znamionowe |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
Zakres napięcia wyjściowego | 27V | 27,2 | 27,9 | Vdc | ||
9V | 9 | 9,5 | Vdc | |||
Zakres prądu wyjściowego | 27V | 0 | 10 | ZA | ||
9V | 0 | 6 | ZA | |||
Falowanie i hałasu | 27V | 80 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | ||
9V | 80 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | |||
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi | |||
Wejście pod napięciem zablokować | Skręć na progu napięcia | 155 | 170 | Odkurzacz | ||||
Wyłączania próg napięcia | 135 | 150 | Odkurzacz | |||||
Wejście nad ochroną napięcia | Chronić napięcia | 285 | 310 | Odkurzacz | ||||
napięcie powrotne | 270 | 280 | Odkurzacz | |||||
Wyjście nad ochroną napięcia | 27V | 30 | 32 | Vdc | Czkawka | |||
9V | 11 | 12 | Vdc | Czkawka | ||||
Wyjście nad ochroną obciążenia | 27V | 12 | 14 | ZA | Czkawka | |||
9V | 7 | 8 | ZA | Czkawka | ||||
Short - Zabezpieczenia | 10 | mΩ | Czkawka | |||||
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
MTBF | 100 | KHrs | Wejście znamionowe, pełne obciążenie, 25 ℃ | ||
Waga | 1250 | sol |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | -40 | +55 | ℃ | ||
Temperatura przechowywania | -40 | +85 | ℃ | ||
wilgotność względna | 10 | 90 | % | ||
Wysokość | 3000 | m | |||
Ciśnienie atmosferyczne | 70 | 106 | Rocznie |
Charakterystyka bezpieczeństwa
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
napięcie izolacji | Wejścia do wyjścia | 3000 | Odkurzacz | 5mA / 1min, No łuku i podział | ||
Wejście do masy | 2060 | Odkurzacz | ||||
Wyjście do uziemienia | 500 | Odkurzacz | 5mA / 1min, No łuku i podział | |||
rezystancja izolacji | Wejścia do wyjścia | 2 | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% | ||
Charakterystyka EMC
Pozycja | standardy | Warunki | Uwagi | |
CE | EN55022 | Klasa A | test systemu karnetów | |
RE | EN55022 | Klasa A | test systemu karnetów | |
Przypływ | EN61000-4-2 | tryb różnicowy ± 2kV tryb wspólny ± 4kV | kryterium B | |
ESD | Nawiew | EN61000-4-2 | ± 15KV | kryterium B |
wyładowanie kontaktowe | EN61000-4-2 | ± 8 kV | kryterium B | |
Uwagi:
Kryterium A: Normalna wydajność podczas i po teście.
Kryterium B: ochrona niskiego napięcia lub reset nie jest dozwolone. Tymczasowe wahania napięcia wyjściowego ustaje po zaburzenia ustaje, a od którego EUT odzyskuje swoją normalną wydajność automatycznie. Podczas startu systemu, wahania napięcia wyjściowego lub reset nie wolno też.
Kryterium C: tymczasowa utrata mocy jest dozwolone, ale sprzęt nie może być uszkodzona. EUT odzyskuje swoją normalną wydajność automatycznie lub interwencji operatora.
Kryterium R: Utrata mocy, który nie jest do odzyskania jest dozwolone. Podstawowym elementem ochronnym (bezpiecznik) może ulec uszkodzeniu. EUT odzyskuje normalną wydajność po wymienić uszkodzony element.
zgodność ze standardami
standardy | Uwagi |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | Igła barwienie płomienia palnika, test na cały zespół, planszowych i plastikowych elementów zgodnych UL94V-0 |
IEC 61000-4-2 |
Zarys mechaniczna
Długość x szerokość x wysokość: 222 x 120 x 68 (mm) 8,74 x 4,72 x 2,68 (w)
oznaczenia Connector
CON1
pin No. | Nazwa | Funkcjonować |
1 | N | przewód neutralny |
2 | NC | ZERO |
3 | L | linia na żywo |
4 | NC | ZERO |
5 | sol | Ziemia |
Con 2
pin No. | Nazwa | Funkcjonować |
1 | + 27V | + 27V napięcie wyjściowe Pozytywna |
2 | GND | Ujemne napięcie wyjściowe |
3 | GND | Ujemne napięcie wyjściowe |
4 | GND | Ujemne napięcie wyjściowe |
5 | + 27V | + 27V napięcie wyjściowe Pozytywna |
CON3
pin No. | Nazwa | Funkcjonować |
1 | + 9V | + Napięcie wyjściowe 9V Pozytywna |
2 | + 9V | + Napięcie wyjściowe 9V Pozytywna |
3 | GND | Ujemne napięcie wyjściowe |
4 | GND | Ujemne napięcie wyjściowe |
