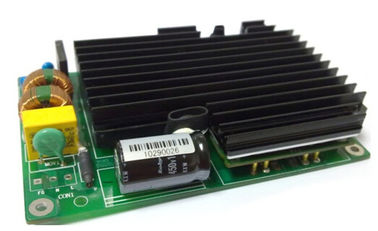

AC-DC Zasilacze 100W 48V SC100-220S48
Kluczowe cechy
Wysoka moc wyjściowa: 100W
Zakres wejściowy: 85 ~ 264VAC
Wysoka wydajność: 85%
Rozporządzenie Line: ≤ ± 1%
Regulacja obciążenia: ≤ ± 2%
Poziom częstotliwości: 220kHz
Izolacja Napięcie: 1500VDC
Zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
Zabezpieczenie termiczne
Przegląd produktów
Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie znamionowe wejścia | 220 | Odkurzacz | |||
AC Zakres napięcia wejściowego | 85 | 264 | Odkurzacz | ||
Częstotliwość znamionowa wejście AC | 50/60 | Hz | |||
AC Zakres częstotliwości wejściowej | 47 | 63 | Hz | ||
Max. prąd wejściowy | 2 | ZA | Min. napięcie wejściowe, pełne obciążenie | ||
Wydajność | 85 | % | Znamionowe napięcie wejściowe, obciążenie znamionowe |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
Zakres napięcia wyjściowego | 47,52 | 48 | 48,48 | Vdc | ||
Zakres prądu wyjściowego | 0,1 | 2,1 | ZA | |||
linia rozporządzenie | ± 1 | % | ||||
Regulacja obciążenia | ± 2 | % | ||||
Falowanie i hałasu | 800 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | |||
odpowiedź dynamiczna | Odchylenie | ± 1 | % | 25% do 50% do 25% Iout max, od 50% do 75% do 50% Iout max, 0. 1A / nas | ||
rozliczania czasu | 500 | nas | W granicach 1% Vout nom. | |||
Przekroczenie napięcia wyjściowego | 1 | % | ||||
Pojemność wyjścia | 470 | uF | ||||
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Wyjście nad ochroną obciążenia | 2,3 | 2,8 | ZA | Czkawka | |
Short - Zabezpieczenia | 10 | mΩ | Czkawka | ||
Nadmierna temperatura ochrony | 105 | ℃ | odzyskiwanie Auto |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
MTBF | 100 | KHrs | TR-NWT-000332, 80% obciążenia, 300LFM, 40 ℃ Ta | ||
Waga | 300 | sol |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | -20 | +55 | ℃ | ||
Temperatura przechowywania | -40 | +85 | ℃ | ||
wilgotność względna | 10 | 90 | % | ||
Wysokość | 3000 | m |
Charakterystyka bezpieczeństwa
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
napięcie izolacji | Wejścia do wyjścia | 1500 | Vdc | 10mA / 1min, No łuku i podział | ||
Wejście do masy | 1000 | Vdc | ||||
Wyjście do uziemienia | 500 | Vdc | 7.5mA / 1min, No łuku i podział | |||
rezystancja izolacji | Wejścia do wyjścia | 100 | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% | ||
Eliminacje środowiskowe
Parametr | Uwagi |
Wibracja | Pasmo przenoszenia: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz; 80-500Hz, -3dB / c ot; Osi XYZ, 30min / oś |
wstrząsy mechaniczne | Half-sinusoidy 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / kierunkowskazy |
Zimno (pracuje) | IEC60068-2-1 Ad |
wilgotne ciepło | IEC60068-2-67 Cy |
Temperatura na rowerze | -20 ° C do 85 ° C, rampa 15 ° C / min., 500 cykli |
Zasilanie / jazda na rowerze Thermal | Vin = min do max, pełne obciążenie, 100 cykli |
marginalizacji Projekt | Tmin-10 ° C do Tmax + 10 ° C, 5 ° C stopni, Vin = min do max, 0-105% obciążenia |
Badanie życie | 95% oceniło Vin i obciążenia jednostki w punkcie obniżeniem,> 5000 godzin |
zdolność lutowane | IEC60068-2-20 |
zgodność ze standardami
standardy | Uwagi |
UL / cUL60950 | |
EN60950 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
Informacje fizyczne
Zarys mechaniczna
Długość x szerokość x wysokość: 135 x 90 x 28 (mm), 5,32 x 3,54 x 1,1 (w)
oznaczenia pinów
CON1
pin No. | Nazwa | Funkcjonować |
1 | FG | Ziemia |
2 | N | przewód neutralny |
3 | L | linia na żywo |
Con 2
pin No. | Nazwa | Funkcjonować |
1 | -48V | Ujemne napięcie wyjściowe |
2 | -48V | Ujemne napięcie wyjściowe |
3 | GND | Pozytywna napięcie wyjściowe |
4 | GND | Pozytywna napięcie wyjściowe |
Zastosowanie Uwagi: Różnorodność not aplikacyjnych i technicznych white papers można pobrać w formacie PDF z naszej strony internetowej.
