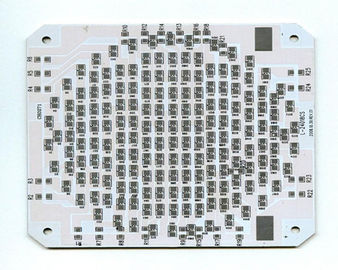

Dwustronne aluminium PCB dla oświetlenia LED, aluminiowy rdzeń PCB
Szybkie Szczegóły
Rodzaj druku: | aluminium PCB |
warstwy: | Pojedyncze Side |
Min .Line Szerokość / Kosmos: | 3mil / 3mil |
Min. Via Średnica: | 0.3mm |
Wykończenie Grubość: | 2.0mm |
Wykończenie powierzchni: | HASL |
Rozmiar: | 120 * 120MM |
Materiał: | aluminiowa podstawa |
Kolor: | Biały |
Podanie: | DOPROWADZIŁO |
Opis
Shenzhen Hengda specjalizuje się w aluminiowych Printed Circuit Boards (zwane również PCB metali nieszlachetnych) od ponad 10 lat. Choć pierwotnie przewidywał do stosowania w przemyśle zasilacza substraty te są obecnie najczęściej stosowane w produktach o wysokiej jasności diod LED. Istnieje wiele nazw dla tych produktów; Aluminium platerowane, aluminiowa podstawa, rdzeń metalowy (MCPCB), Insulated Metal Substrate (IMS lub IMPCB) termicznie przewodzące PCB, itp ... ale wszystkie one oznaczają to samo. Cienka warstwa przewodząca ciepło, ale izolującej elektrycznie dielektryka jest laminowana pomiędzy metalową podstawą i z folii miedzianej. Folia miedziana jest wyryty w pożądany wzór obwodu i podstawa metalowa odprowadza ciepło z tego obwodu przez cienką dielektryka.
Korzystanie z metalowym rdzeniem PCB w tych LED produktów i aplikacji pomagają znacznie zmniejszyć wydzielanie ciepła.
Inne aplikacje, które są idealne do integracji MCPCB są kolektory słoneczne i aplikacji sterowania ruchem. Możemy również połączyć rdzeń metalowy z naszą technologią HDI PCB.
Podstawowe materiały metalowe PCB i grubości
Rdzeń metalowy PCB cieplnej może być aluminium (aluminium rdzenia PCB), miedź (miedź rdzeń PCB lub ciężkie płytki miedziane) lub mieszaniny specjalnych stopów. Najczęstszym jest PCB rdzeń aluminiowy.
Grubość rdzeni metalowych płytek bazowych PCB wynosi zazwyczaj 30 mil - 125 mil, ale grubsze i cieńsze płyty są possible.MCPCB grubość folii miedzianej może wynosić 1 - 10 uncji
Zalety MCPCB
MCPCBs może być korzystne stosowanie ich zdolność do integrowania dielektryczną warstwę polimeru o dużej przewodności cieplnej przez niższą odporność termiczną.
Rdzeń Metal ciepła transferu PCB 8 do 9 razy szybciej niż PCB FR4. laminaty MCPCB rozproszyć ciepło, zachowując elementy wytwarzające ciepło chłodnicy co skutkuje zwiększoną wydajnością i życia.
Produkty z aluminium na podstawie pcb
Aplikacje, które generują dużą ilość ciepła, często nie mogą być odpowiednio chłodzony przy użyciu tylko tradycyjnych fanów. Przewodząca chłodzenia poprzez metalowych podstawowych PCB są idealnym rozwiązaniem do produkcji.
MCPCBs są najczęściej znajduje się w technologii LED, ponieważ zmniejszają one liczbę diod LED, wymagane w celu uzyskania konkretnego oświetlenie. Diody emitujące uwalniają duże ilości ciepła, w takich zastosowaniach jak
Możliwości techniczne
Liczba warstw | 1, 2, 4 lub 6 do 36 warstw |
Ilość zamówienia | 1 do 500.000 |
kształt Board | Prostokątne, okrągłe, szczeliny, wycięcia złożone, nieregularne |
typu deska | Sztywne, elastyczne, sztywne, elastyczne |
materiał Board | FR4 szkło epoksydowe FR4 Wysoka Tg, RoHS; Aluminium, Rogers, etc. |
deska do krojenia | Ścinanie, V-score, zakładka poprowadzona |
grubość płyty | Flex, 0,2 ~ 6,0 mm, 0,01 ~ 0,25 " |
Zawartość miedzi | 1,0, 1,5, 2,0 Oz |
maski lutowniczej | Dwustronna zielona LPI, a także wsparcie czerwony, biały, żółty, niebieski, czarny |
sitodruk | Dwustronny lub jednostronny w kolorze białym, żółtym, czarnym, lub ujemna |
Silk ekran min szerokość wiersza | 0,006 "lub 0,15 mm |
Max wymiary planszowe | 45 x 45 "lub 114 x 114 cm |
Min śladu / szczelina | 0,004 ", 0,1 mm lub 4 mils |
Minimalna średnica wiercenia | 0,006 "0,15 lub 6 milicali |
Wykończenie powierzchni | HASL, Nickle Imm Złoto, Imm Tin Imm Srebro, OSP itp |
Zarząd tolerancja grubości | ± 10% |
Tolerancja wagi miedzi | 0.25 uncji |
Minimalna szerokość szczeliny | 0.12 ", 3,0 mm lub 120 milicali |
Głębokość V-score | 20-25% grubości płyty |
Galwanicznie poprzez otwory | tak |
otwory Sink | tak |
Format pliku projektu | Gerber RS-274X, 274D, Orzeł i AutoCAD DXF, DWG |
Wykres PCB Production Przepływ
Procedury testowania
Wykonujemy wiele procedur kontroli jakości przed wysyłką jakichkolwiek PCB. Obejmują one:
Krótkie czasy zamienić ołów
Do produkcji PCB HDI, możemy dostarczając 7 do 10 dni zawrócić razy. Dla wielowarstwowych płytek drukowanych, czas fastestturnaround zależy od liczby warstw i ilości.
Gwarancja Serwisowa
Dbamy o to, aby służyć każdemu klientowi profesjonalnie, zgodnie z prawdą i przyjazne dla naszej najlepszej zdolności. Chętnie ponownie pracować na swój projekt, gdy projekt nie jest w 100% zadowalające.
Uzyskać szybką wycenę
Wysyłając na rachunek materiału, pliki gerber tym rysunku montażu i będziemy mieli cytat z powrotem do Ciebie w ciągu kilku godzin. Z Shenzhen Hengda nigdy nie ma ukrytych kosztów, a nasze ceny są bardzo konkurencyjne i rozsądne.
