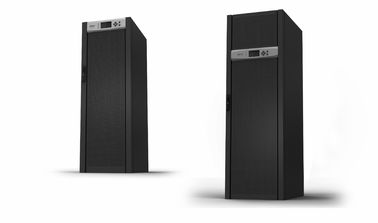

ZH Seria 3 Faza Online UPS 15-400kVA, Wyjście PF0.9 Transformless

Moc (kVA / kW)

Oceny 15kVA / 13,5 kw 20kVA / 18kW; 30kVA / 27kW 40kva / 36kW;

60KVA / 54kW 80kVA / 72kW; 100kVA / 90kW 120kVA / 108kW

160kVA / 144kW 200kVA / 180kW; 300kVA / 270kW 400kVA / 360kW

topologia

UPS z podwójną konwersją on-line

częstotliwość pracy

50/60 Hz (40 do 72 Hz)

Współczynnik mocy wejściowej

> 0,99 typowe

Prąd wejściowy zniekształceń

≤ 3% THD

Parametry elektryczne

Nominalne napięcie wejściowe

400 / 230V, 4-przewodowe (380 / 415V do wyboru)

Zakres napięcia wejściowego

-15%, + 20% od nominalnej (400V) przy 100% obciążeniu bez wyczerpywania baterii

moc elektryczna

Nominalne napięcie wyjściowe

400/230, 4-przewodowe (380 / 415V do wyboru)

regulacja napięcia wyjściowego

± 1% statyczna; <5% dynamiczna w 100% zmiany obciążenia rezystancyjne, <20 ms czas reakcji

Bateria

Bateria

192 do 240 komórek (Ciągłe wybierane przez 15-80kVA) 216/222/228/234/240 Cells (wybierane przez 100-400kVA)

Sposób ładowania

Cykliczne ładowanie ABM

Generał

ogólnej sprawności

Maksymalnie 98% tryb wysokiej wydajności (15-80kVA) do 98,5% trybie wysokiej wydajności (100-400kVA) Do trybie podwójnej konwersji 94%

Przeciążać

150% w ciągu 1 minuty, 125% przez 10 minut,> 150% do 150ms

UPS bypass

Automatyczny włącznik przeciążenia lub awarii UPS

technologia równoległy

® Technologia Powerware Hot Sync

Wymiary szer x gł x wys (mm)

500 x 710 x 960 15-20kVA (z wewnętrzną baterią) 500 x 710 x 1230 30kVA (z wewnętrzną baterią) 500 x 710 x 1500 40kva (z wewnętrzną baterią) 600 x 800 x 1876 60-200kVA
1600 x 820 x 1880 300 / 400kVA

Ocena Cabinet

IP20 ze standardowymi zmywalnych filtrów pyłowych

Wagi bez wewnętrznego akumulatora

15/20 kVA-72 kg, 30kVA-91kg, 40kva-120kg, 60kva-202kg, 80kVA-245kg, 283kg-100kVA, 120kVA-311kg, 160 / 200Kva-457kg, 860kg-300kVA, 400kVA-970 kg

Wagi z wewnętrznym akumulatorem

15 / 20kVA-272 kg, 376 kg-30kVA, 40kva-490 kg

Komunikacja

Pokaz

Graficzny wyświetlacz LCD z niebieskim podświetleniem

diody LED

(4) Diody LED do powiadomienia i alarm

alarmy dźwiękowe

tak

porty komunikacyjne

(1) RS-232 (1), USB (1), EPO

gniazda komunikacyjne

(2) Wnęki komunikacyjne Mini-gniazdo

Środowiskowy

Temperatura robocza

0ºC do + 40ºC Baterie zaleca max. + 25ºC

Temperatura przechowywania

-25ºC Do + 55ºC + 15ºC bez baterii do + 25ºC z bateriami

wilgotność względna

5-95%, bez kondensacji

Głośność

15-20kVA ≤ 55 dBA w odległości 1m typowym 30-40kVA ≤ 62 dBA w odległości 1m typowym 60-120kVA ≤ 65 dBA w odległości 1m typowym 160-200kVA ≤ 70 dBA w odległości 1m typowym 300-400kVA ≤ 73 dBA w odległości 1m typowego

Wysokość

<1000m w temperaturze + 40 ° C

Certyfikaty

normy EMI

EN55022 / EN55024

zgodność EMC

IEC 62040-2

Jakość

ISO 9001: 2000 oraz ISO 14001: 1996

akcesoria komunikacyjne

Network-MS

Web / SNMP

Modbus-MS

Web / SNMP i Modbus karty

Relay-MS

Przekaźnik (styk) Połączenie -DB9 karty

Przekaźnik przemysłowy

Przekaźnik (styk) Karta końcową Connection

116750224-001

Środowiska monitora Probe (EMP) zestaw (potrzeba do podłączenia do sieci Web / SNMP lub Web / SNMP i Modbus karty pracy

akcesoria systemowe

szafy bateryjne i wyłączniki baterii (60-200kVA)

Przełączniki obejścia serwisowego (MBS) (100-200kVA standardowe na 15-80kVA)

Wpis Top kabla (60-200kVA, standard w 300-400kVA)

Systemowe moduły równoległe (60-200kVA)

Podwójny zestaw wejściowy (15-80kVA)

Okap IP21 (15-200kVA)

Tylny komina (60-200kVA)

Z powodu ciągłego ulepszania produktów, dane techniczne mogą ulec zmianie bez powiadomienia.
