Seria HR Modular UPS 10-640KVA

Wprowadzenie:

Seria HR Multi-System, energooszczędne zielone UPS modułowych jest w dzisiejszych najbardziej zaawansowanych aplikacji technologicznych wyników, z najbardziej zaawansowaną technologią najnowocześniejszych, innowacyjnych koncepcji doskonałości koncentruje globalnego rozwoju energetyki, w celu promowania postępu technologicznego w dziedzinie moc UPS i narodziny produktów high-end, modułowych produktów serii UPS na rynku krajowym są wnioski o dużej objętości, jak również na całym świecie.

Cechy :

wygodna obsługa

Korzystanie z najbardziej zaawansowanych technologii w branży: Układanie modułową, hot-swap, multi-system, rozprowadzane równolegle Logic, Obsługa ekranu dotykowego.

Każdy stojak warstwy i moduły są zainstalowane niezależnie najbardziej efektywne rozwiązanie do rozszerzenia i modyfikacji produktu, ale również pod kątem technologicznym i konserwacji produktu stanowi najprostszy, najszybszy i najbardziej niezawodny i najbardziej bezpieczny tryb aplikacji, aby osiągnąć najlepszą ponoszeniu kosztów;

• * Kontrola DSP & Modułowa konstrukcja
• * Równoległe i redundantne
• * Podwójna technologia konwersji
• * Zaawansowana technologia PFC
• * Prawdziwe wyjście Sinusoida
• * Inteligentne zarządzanie baterią
• * Konfigurowalny jako 3/3, 3/1, 1/1, 1/3 systemu
• * Hot- swap
• * Wysoka wydajność dla oszczędności energii
• * Przekształcenie mniej
• Powłoka Confirmal dla wszystkich płyt PCB

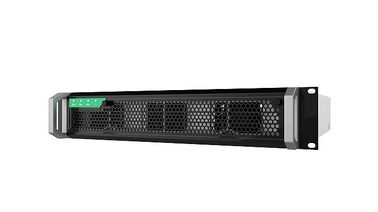

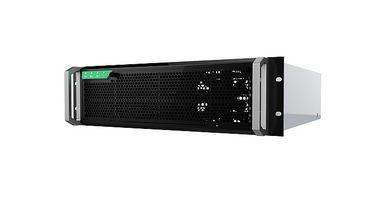

• DANE TECHNICZNE MODUŁU UPS

  Model	HR10	HR25	HR40
  Pojemność	10 kVA	25 kVA	40 kVA
  / Tryb Input Output	3/3, 3-fazowy + N + E
  PF wejściowe	≥0.99
  THDI (%)	≤3%
  możliwość przeciążenia	125%, 10 min
  moc ładowania	2,5kW	6KW	10KW
  Wymiary (wys x szer x D) mm	89 x 482 x 465	133 x 482 x 465	176 x 482 x 700
  Waga (kg)	16	20	35

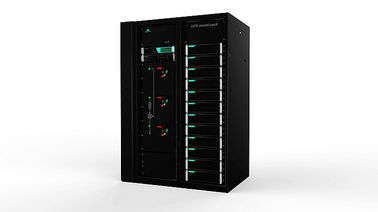

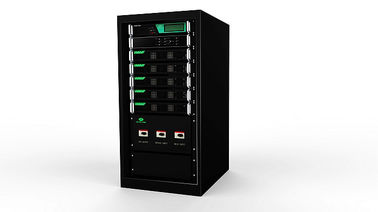

  DANE TECHNICZNE SYSTEM UPS

  model systemu

  HRS-50/10

  HRS-100/10

  HRS-200/25

  HRS-300/25

  HRS-400/40

  HRS-640/40

  Maksymalna moc

  50 kVA

  100 kVA

  200 kVA

  300 kVA

  400 kVA

  640 kVA

  Moduł modelu UPS

  HR10

  HR25

  HR40

  Wejście sieciowe

  Tryb wprowadzania

  3-fazowy + N + E, 1-fazowy + N + E

  Napięcie wejściowe

  380V / 220V ± 20%, 400V / 230V ± 20%, 415V / 240V ± 20%

  częstotliwość wejściowa

  50Hz ± 10%, 60Hz ± 10%

  Moc obudził w (sek.)

  60sec

  THDI (%)

  <3%

  PF wejściowe

  ≥0.99

  Wejście Bypass

  Napięcie wejściowe

  380V / 220V ± 20%, 400V / 230V ± 20%, 415V / 240V ± 20%

  częstotliwość wejściowa

  50 Hz, 60 Hz

  Zakres częstotliwości Synchro

  50 Hz ± 4%, 60 Hz ± 4%

  Wejście DC

  Napięcie znamionowe wejściowe

  ± 384VDC

  Tolerancja napięcia wejściowego

  ± 345V ~ 440V DC ±

  Ładowanie baterii

  Prąd ładowania ograniczone

  tak

  możliwość ładowania

  10 godzin (2 godziny kopię zapasową)

  Stabilność napięcia ładowania

  ± 1%

  wyjście AC

  Współczynnik mocy UPS

  0,8

  Napięcie wyjściowe

  380V / 220V AC, 400V / 230V AC, 415V / 240V AC

  częstotliwość wyjściowa

  ± 4%; ± 0,2% (zasilanie bateryjne)

  Stabilność napięcia wyjściowego

  ± 1%

  Napięcie wyjściowe czasu odzyskania

  <20ms (obciążenie 0 ~ 100% zmiany)

  możliwość przeciążenia

  Uruchomić 10mins ze 125% obciążeniem

  Przejazd od sieci zasilanie bateryjne

  0ms

  Transfer z obwodnicy falownika podaży

  <1ms

  współczynnik szczytu

  3: 1

  zniekształcenia przebiegów

  ≤1% (obciążenie liniowe) ≤3% (obciążenie nieliniowe)

  Całkowita sprawność

  ≥95% (AC ~ AC) ≥98% (DC ~ AC)

  Precyzja akcji obciążenia

  ≤5%

  środowisko Działanie

  Temperatura otoczenia

  -25 ℃ ~ 60 ℃

  Temperatura robocza

  -5 ℃ ~ 40 ℃

  Maksymalna wysokość operacji

  ≤1500m

  wilgotność względna

  ≤95% bez cadency

  stopień ochrony

  IP30

  Chłodzenie

  chłodzenie powietrzem

  Obowiązujące normy bezpieczeństwa

  EN62040-1-1: 2003 IEC60950-1: 2001

  Zgodność elektromagnetyczna

  EN62040-2: 2006

  hałas

  ≤55DB

  Pozostałe

  Gabinet

  Standardowy 19-calowy szafy

  System zarządzania monitora

  UPSupervisor

  Berło

  RS232, RS485 / 422 i 8 próba kontaktu, TCP / IP, SNMP

  Pokaz

  Dotykowy LCD / ekran LED

  Waga (kg)

  150

  200

  240

  470

  500

  700
