Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm

Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm
Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm

Duży Obraz :  Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: JHD PCB
Orzecznictwo: UL,RoHs,SGS,ISO9001-2008
Numer modelu: JHD-PL-2720
Zapłata:
Minimalne zamówienie: 1000szt
Cena: US$0.1-US$4.99
Szczegóły pakowania: Próżni w kartonie
Czas dostawy: 7-10 dni
Zasady płatności: T/T, Western Union
Możliwość Supply: 30000 metrów kwadratowych na miesiąc
Szczegółowy opis produktu
High Light:

Doprowadziło PCB

,

PCB Power LED

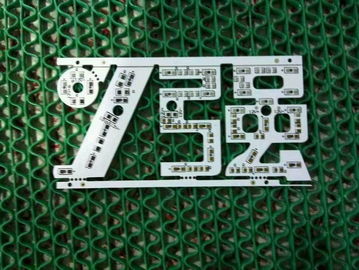

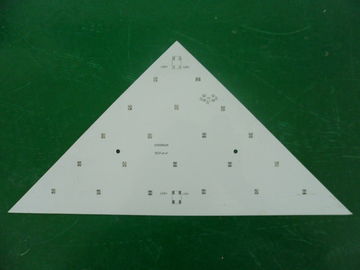

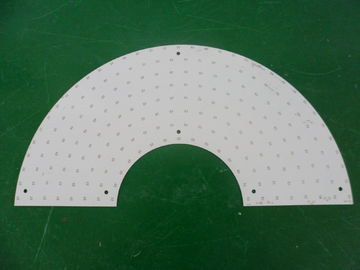

Ulica Solar LED Lighting System LED PCB Circuit Board 1 Layer / 2 Warstwa 0.3mm - 3mm


Profesjonalna produkcja PCB

Materiał bazowy: aluminium
Warstwa 1 Warstwa / 2 warstwy
Grubość płytki: 0.3-3mm
Min.Board Wymiary: 4x4mm
Max.Board Wymiary: 1500x600mm
Warstwa miedzi: 1 uncja / 2 uncji / 3 uncje
Solder Mask: Biały
Sitodruk: Czarny
Wykończenie powierzchni: LF HAL / HAL / OSP / Gold zanurzeniowo / Srebrny poszycia
Zarys profil: routing CNC / V-Cut / Tłoczenie
Wszystkie parametry mogą być dostosowane!

Możliwość fabryczne

Pozycja

zdolności produkcyjnych

Obróbka powierzchniowa

OSP
Immersion Złoto Srebro Immersion Immersion cyny Ołów HAL bezpłatny posrebrzenia

PCB warstwy tekstowej

Jednostronny, Druk dwustronny

Max. Zespół roboczy Rozmiar

1500mm * 600mm

Min. Zespół roboczy Rozmiar

4mm * 4mm

AL Grubość podłoża

0.4mm-0.5mm

Min. szerokość przewodu

0,15

Min. rozstaw Conductor

0,15

Min. Wielkość szybowe

0.2mm

Płyta Grubość Tolerancja

± 0.1mm

Gotowa płyta Tolerancja

± 0.1mm

Wyrównanie V-CUT

± 0.1mm

Hole Dia Tolerance

± 0,05 mm

Dziura Stanowisko Tolerancja

± 0.076mm

Zakończone Grubość miedzi

35um-105um (1 uncja-6oz)

Akwaforta Pod Cut

> / = 2,0

PTH i panel poszycia Jednolitość

> 90%

Eing / Flash Złoto Grubość

1-5u ''

Maska lutownicza Grubość

15um, 35um

Min. Maska lutownicza Most

0.076mm (3mil)

Sitodruk

White / Black (w zależności od potrzeb)

Przewodność cieplna

1,0 ~ 20W / MK

Napięcie wytrzymywane

2000V AC, DC 1500 ~ 4000

informacje o firmie

Shenzhen JianHongda PCB Technology Limited została założona w czerwcu 2009 roku, jako profesjonalny dostawca montażu PCB, mamy znakomite zespoły, które koncentrują się na rozwoju i projektowania produktu, sterowania i kontroli jakości oraz zarządzania firmą. W celu dostarczania najlepszych produktów i usług, zbudowaliśmy Modren system zarządzania jakością.


Schemat podwójnej twarzy wielowarstwowej płyty

Profesjonalny montaż PCB:
Profesjonalny montaż powierzchniowy i Technologii Otwór przelotowy lutowania.
Różne rozmiary jak 1206,0805,0603 komponentów technologii SMT.
Technologia (Circuit test funkcjonalny) ICT (w układzie Test), FCT.
Montaż PCB Z UL, CE, FCC, RoHS zatwierdzenia.
reflow lutowania Azot gazowy technologii SMT.
Wysoki standard i lutowane SMT Line Assembly.
Wysoka gęstość pojemności połączone pokładzie technologii placement.
Zamontować PCB dla ciebie, plz kliknij tutaj

Nasza jakość Warunek:
Obecnie wdrożenie międzynarodowego systemu jakości obejmuje: UL (E465880), TS16949, ISO14001, ISO9001

target Jakość:
na czas dostawy: ≥98%;
Płyta podwójna warstwa akceptowalność: ≥97%
Płyta cztery warstwy akceptowalność: ≥95%
Płyta sześciu warstw akceptowalność: ≥92%
Płyta ośmiu warstw akceptowalność: ≥88%
Płyta dziesięć warstwy akceptowalność: ≥85%
Zadowolenie klientów: ≥98%
stopa reklamacji / szybkość odrzuconych: ≤ 1%
Nasza polityka środowiskowa:
Jesteśmy zobowiązani do:
Zgodne z przepisami o ochronie środowiska
Zapobieganie wypadkom środowiskowych
Zapobieganie zanieczyszczeniom i zmniejszenie marnotrawstwa
Minimalizacja zużycia zasobów
Wykształcenie nasz pracownik w świadomości ochrony środowiska
Skonfiguruj system zarządzania środowiskowego i wzmocnić politykę środowiskową
zgodność z dyrektywą RoHS ani ołowiu

Czas oczekiwania

Próbki: 5-7 dni
Masowa produkcja: 7-15 dni (w zależności od ilości)

Zasady płatności

T / T, Western Union

Pakowanie i wysyłka

pakowania próżniowego w kartonie


JHD PCB w profesjonalnych targów oświetlenia



Dlaczego my?

Jakość
Nasz UL (E465880) / normy ROHS ubezpieczyć zespoły jakości od początku do końca. Czy jest to proste niestandardowych produktów lub kompleks produkcyjny prowadzony pod klucz, JHD PCB będzie przestrzegać najwyższych standardów jakości.
Zdolny
JHD PCB oferuje najnowocześniejsze możliwości montażowych i kwalifikacji zapewnienie, że jakość jest wbudowany w każdy produkt możemy produkować.

Doświadczenie
Gdy chodzi o budowie chcesz partnera, na którym można polegać. Nasza kadra kierownicza ma ponad 8 lat na połączeniu wiedzy branżowej. Nasz zespół inżynierów posiada ponad 5-letnie doświadczenie.

Ochrona swoje interesy
Ochrona własności intelektualnej stanowi jedno zadanie! Nasz zespół wykwalifikowanych specjalistów są wszystkie działają pod ścisłą umowy o poufności i traktują swoją ważną dokumentację tak samo, jak ich własne.

Elastyczność
JHD PCB szczyci się od naszej zdolności do niestandardowych programów dostosowanych wokół potrzeb naszych klientów. JHD PCB wymaga czasu, aby wysłuchać swoich unikatowych potrzeb biznesowych, a następnie ustawić się ich prześcignąć.


FAQ


Pytanie: Jakie pliki można używać w produkcji PCB?
A: Gerber lub Eagle, BOM aukcja, PNP i elementy zabudowy

P: Czy to możliwe, można zaoferować próbkę?
A: Tak, możemy zwyczaj Państwo spróbować przetestować przed rozpoczęciem produkcji masowej

P: Kiedy otrzymam cytat po wysłana Gerber, BOM i procedura badań?
A: W ciągu 6 godzin notowania PCB oraz około 24 godzin w przypadku notowania PCB.

Q: Jak mogę poznać proces produkcji mojego PCB?
A: 5-7days do produkcji płytek drukowanych i komponentów nabywania i 7 dni do montażu PCB i testowanie

Q: Jak mogę upewnić się, że jakość mojego PCB?
A: Zapewniamy, że każda część produktów PCB działa dobrze przed wysyłką. Będziemy testować wszystkie z nich w zależności od procedury testowej. Także jeśli istnieją elementy wadą podczas żeglugi, również może być wolne, aby naprawić dla Ciebie.



Porady zakupu

za. Jeśli chcesz zakupić nasz PCB, należy przedstawić oficjalne pliki Gerber lub plik * .pcb czy coś takiego.
b. Jeśli chcesz dokonać zakupu przez dużych ilościach, poproś Mr.Hank.
do. Jeśli chcesz zakupić PCBA, należy podać plików Gerber plik * .pcb, listy BOM etc.
re. Jeśli chcesz odtworzyć jakiś exsited PCB, proszę najpierw dostarczyć bardzo ostrych zdjęć, a następnie, jeśli nie jesteś zadowolony z naszej oferty cenowej kosztorysowej, a następnie wysłać do nas prawdziwą rzecz, więc możemy sklonować go dla Ciebie.
mi. Jeśli żadna z powyższych może pomóc, prosimy o kontakt bezpośrednio przez Skype, QQ lub e-mail. Jesteśmy bardzo zadowoleni, aby odpowiedzieć na pytania zadać, Twoje zadowolenie jest naszym ostatecznym celem.

JHD PCB chciałby być niezawodnym partnerem w najbliższej przyszłości!
