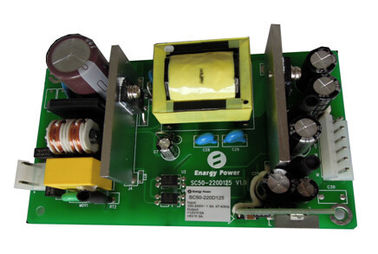

AC-DC zasilacze 50W Wyjście 12V5V SC50-220D125
Kluczowe cechy
AC Zakres wejściowy: 90 ~ 264VAC
Dwa wyjścia: 12V / 3.0A, 5V / 3.0A
Wysoka wydajność: 85%
Rozporządzenie Line: ≤ ± 2%
Regulacja obciążenia: ≤ ± 2%
zabezpieczenie przed zwarciem
Wyjście zabezpieczenie nadmiarowo-prądowe
Wyjście nad ochroną napięcia
naturalne fajne
Zgodny z RoHS
UL94V-0 Ocena zmniejszonej palności
Przegląd produktów
Takie wykorzystanie konwertera AC-DC zaawansowanego przetwarzania mocy, kontroli i pakowania technologie zapewniają wydajność, elastyczność, niezawodność i opłacalność dojrzałej komponentu sieciowego. Wysoka częstotliwość przełączania zapewnia wysoką gęstość mocy przy niskim poziomie hałasu i wysokiej sprawności.
Właściwości elektryczne
Charakterystyki wejść
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Napięcie znamionowe wejścia | 100 | 220 | 240 | Odkurzacz | |
AC Zakres napięcia wejściowego | 90 | 264 | Odkurzacz | ||
Częstotliwość znamionowa wejście AC | 50/60 | Hz | |||
AC Zakres częstotliwości wejściowej | 47 | 63 | Hz | ||
Max. prąd wejściowy | 1,5 | ZA | Min. napięcie wejściowe, pełne obciążenie | ||
Wejście prądu rozruchowego | 60 | ZA | 240Vac, 25 ℃, pierwszy start | ||
Wydajność | 85 | % | 220Vac, przy pełnym obciążeniu |
Charakterystyka wyjścia
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
Zakres napięcia wyjściowego | 5V | 4,90 | 5,00 | 5,10 | Vdc | |
12V | 11,76 | 12,00 | 12,24 | Vdc | ||
Zakres prądu wyjściowego | 5V | 0 | 3,0 | ZA | ||
12V | 0 | 3,0 | ZA | |||
linia rozporządzenie | ± 2 | % | ||||
Regulacja obciążenia | ± 2 | % | ||||
Falowanie i hałasu | 5V | 100 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | ||
12V | 150 | mV | Wejście znamionowe, pełne obciążenie, pasmo 20 MHz | |||
odpowiedź dynamiczna | Odchylenie | ± 5 | % | 25% do 50% do 25% Iwy max, od 50% do 75% do 50% Iwy max 0,1 A / US | ||
rozliczania czasu | 400 | nas | W granicach 1% Vout nom. | |||
Skręć na czas narastania | 50 | ms | Pełne obciążenie, 10% ~ 90% Vout | |||
Przekroczenie napięcia wyjściowego | ± 5 | % | ||||
Pojemność wyjścia | 2200 | uF | ||||
Właściwości ochronne
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Wyjście nad ochroną napięcia | 13 | 16 | Vdc | Klamka off | |
Wyjście nad ochroną obciążenia | 5,0 | 7,0 | ZA | Czkawka | |
Short - Zabezpieczenia | 10 | mΩ | Czkawka |
Charakterystyka ogólna
Parametr | min | Rodzaj | max | jednostki | Uwagi |
MTBF | 250 | KHrs | Wejście znamionowe, pełne obciążenie, 25 ℃ | ||
Waga | 180 | sol |
Charakterystyka środowiska
Parametr | min | Rodzaj | max | jednostki | Uwagi |
Temperatura robocza | 0 | +70 | ℃ | ||
Temperatura przechowywania | -20 | +85 | ℃ | ||
wilgotność względna | 20 | 90 | % RH | ||
wilgotność w miejscu przechowywania | 10 | 95 | % RH | ||
Wysokość | 3000 | m |
Charakterystyka bezpieczeństwa
Parametr | min | Rodzaj | max | jednostki | Uwagi | |
napięcie izolacji | Wejścia do wyjścia | 4000 | Odkurzacz | 10mA / 1min, No łuku i podział | ||
Wejście do masy | 1500 | Odkurzacz | ||||
Wyjście do uziemienia | 500 | Odkurzacz | 10mA / 1min, No łuku i podział | |||
rezystancja izolacji | Wejścia do wyjścia | 10 | MΩ | 500VDC / 1min, normalne ciśnienie atmosferyczne, wilgotność 90% | ||
Charakterystyka EMC
Pozycja | standardy | Warunki | Uwagi | |
CE | EN55011 IEC60601-1-2 | Klasa B | test systemu karnetów | |
RE | EN55011 IEC60601-1-2 | Klasa B | test systemu karnetów | |
Harmoniczny | EN61000-3-2 | Klasa A Maszyna do wymogów | kryterium B | |
wahania napięcia i migotania | EN61000-3-3 | Klasa A Maszyna do wymogów | kryterium B | |
Przypływ | EN61000-4-5 | tryb różnicowy ± 1KV, tryb wspólny ± 2kV | kryterium B | |
ZANURZAĆ | EN61000-4-11 EN55024 | Napięcie dip do 0% UT, 10ms | Kryterium B, test w fazie 0, 90, 180 i 270 | |
Zapad napięcia do 40% UT, 20ms | ||||
Zapad napięcia do 70% UT, 50ms | ||||
ESD | Nawiew | EN61000-4-2 | ± 8 kV | kryterium B |
wyładowanie kontaktowe | EN61000-4-2 | ± 4 kV | kryterium B | |
Uwagi:
Kryterium A: Normalna wydajność podczas i po teście.
Kryterium B: ochrona niskiego napięcia lub reset nie jest dozwolone. Tymczasowe wahania napięcia wyjściowego ustaje po zaburzenia ustaje, a od którego EUT odzyskuje swoją normalną wydajność automatycznie. Podczas startu systemu, wahania napięcia wyjściowego lub reset nie wolno też.
Kryterium C: tymczasowa utrata mocy jest dozwolone, ale sprzęt nie może być uszkodzona. EUT odzyskuje swoją normalną wydajność automatycznie lub interwencji operatora.
Kryterium R: Utrata mocy, który nie jest do odzyskania jest dozwolone. Podstawowym elementem ochronnym (bezpiecznik) może ulec uszkodzeniu. EUT odzyskuje normalną wydajność po wymienić uszkodzony element.
Informacje fizyczne
Zarys mechaniczna
Długość x szerokość x wysokość: 127,0 x 76,0 x 37,0 (mm), 5 x 2,99 x 1,46 (w)
oznaczenia Connector
Pozycja | Nie. | Funkcjonować |
J1 | 1 | wejście L |
2 | NC | |
3 | wejście N | |
J3 | 1 | 12V Vout + |
2 | + 5V vout | |
3 | + 5V vout | |
4 | Vout- | |
5 | Vout- | |
6 | NC |
Uwagi:
Krzywa Derating modułu, gdy temperatura otoczenia powyżej 50 ℃
