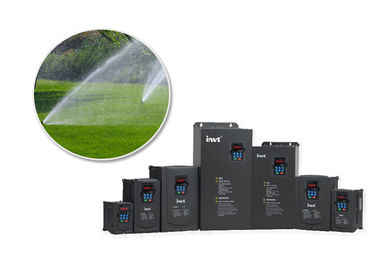

Goodrive200 serii Pump Przetwornica INVT AC Przetwornica 3PH SVPWM sterowania

Funkcjonować

Specyfikacja

Wkład

Zakres napięcia wejściowego

AC 3PH 380V (-15%) ~ 440V (+ 10%)

Wejście Zakres częstotliwości

50Hz / 60Hz Dopuszczalny zakres: 47 ~ 63Hz

Wydajność

Zakres napięcia wyjściowego

0 ~ napięcie wejściowe

Zakres częstotliwości wyjściowej

0 ~ 400Hz;

Kontrola techniczna Feature

Tryb sterowania

SVPWM

Rodzaj silnika

silnik asynchroniczny

Szybkość regulacja współczynnika

Silnik asynchroniczny: 1: 100

Począwszy od momentu

Asynchroniczny silnik: 0,5 Hz / 150%

Możliwość przeciążenia

Typ G:

150% prądu znamionowego: 1 minutę;
180% prądu znamionowego: 10 sekund; 200% prądu znamionowego: 1 sekunda;

Typ P: 120% prądu znamionowego: 60 sekund

Uruchamianie funkcji sterowania

Ustawienie częstotliwości

Cyfrowa regulacja, ustawienie analogowe, ustawienie częstotliwości impulsów, wieloetapowy ustawienie prędkości przejazdu, proste ustawienie PLC, ustawienie PID, ustawienie komunikacji MODBUS

Zrealizować przesunięcie pomiędzy kombinacji zadanej i ustawionym kanale.

Automatyczna regulacja napięcia

napięcia

Przechowywać stabilnego napięcia automatycznie, gdy napięcie sieci waha

Protection Fault

Zapewnienie nad funkcjami ochrony 30 usterkach: nadprądowe, przepięcie, za wysokie napięcie, przegrzanie zanik fazy i przeciążenia, itp,

szybkość śledzenia

Ponownie uruchom silnik obracający się płynnie

Peripheral Interface

Terminal

wejście analogowe

rozkład

≤10mV

Łączniki krańcowe

rozdzielczość wejściowa

≤ 2 ms

Wejście analogowe

2 kanał (AI1, AI2) 0 ~ 10V / 0 ~ 20mA i 1 kanał (AI3) -10 ~ 10V

Wyjście analogowe

2 kanały (AO1, AO2) 0 ~ 20mA

wejście cyfrowe

8 kanałów wspólne wejścia, maksimum. Częstotliwość: 1kHz,

1 kanał wejściowy o wysokiej prędkości, Max. Częstotliwość: 50kHz

wyjście cyfrowe

1 kanał wyjściowy impulsowy o wysokiej prędkości, Max. Częstotliwość: 50kHz;

1 kanał wyjściowy Y Terminal otwarty kolektor

Wyjście przekaźnikowe

2 kanały programowalne wyjścia przekaźnikowe

RO1A NO, RO1B NC, RO1C zacisk wspólny

RO2A NO, RO2B NC, RO2C zacisk wspólny

Możliwość Stycznik: 3A / AC 250V, 1A / DC30V

Pozostałe

Sposób zamontowania

Ściany, podłoga i kołnierz montowany

Temperatura otoczenia systemem

-10 ~ 50 ° C, należy obniżyć above40 ° C

Ochronny

IP20

Chłodzenie

Chłodzenie powietrzem

jednostka hamulcowa

Wbudowana hamowania do poniżej 30 g / 37p (łącznie 30G / 37p), zewnętrzną jednostkę hamującą dla innych

rezystor hamowania

Opcjonalny

filtr EMC

Wbudowany filtr C3: spełniać wymóg stopni IEC61800-3 C3

Filtr zewnętrzny: spełnia wymogu stopni IEC61800-3 C2
