UPS Online Low Frequency 3 fazowy

Chiny UPS Online Low Frequency 3 fazowy dostawca
UPS Online Low Frequency 3 fazowy dostawca UPS Online Low Frequency 3 fazowy dostawca UPS Online Low Frequency 3 fazowy dostawca UPS Online Low Frequency 3 fazowy dostawca UPS Online Low Frequency 3 fazowy dostawca UPS Online Low Frequency 3 fazowy dostawca

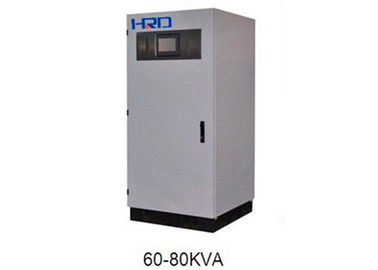

Duży Obraz :  UPS Online Low Frequency 3 fazowy

Szczegóły Produktu:

Place of Origin: Shenzhen China
Nazwa handlowa: HRD/OEM/ODM
Orzecznictwo: CE, ISO9001:2008
Model Number: PV3310II,PV3320I,PV3330III,,, PV33200II, PV33300II, PV33400II

Zapłata:

Minimum Order Quantity: 1PCS
Cena: Negotiable
Packaging Details: wooden case with pallet
Delivery Time: 3 weeks after down payment
Payment Terms: TT
Supply Ability: 500pcs/ month
Warranty: 2-3 years after shipment with 10years technical support
Contact Now
Szczegółowy opis produktu
Product Name: online ups system Rate frequency: 50 / 60 Hz auto-sense
Output PF: 0.8(lag) System efficiency (ECO mode): 98%(@100%load)
System efficiency (inverter mode): 92%(@100% load) ;90% @50%load; Communication interface: Standard RS232,optional: RS485 / MODBUS

Low Frequency 3 Faza Online UPS 10KVA - 400KVA z RS232

Wstęp: Powervalue (Ⅱ) zostanie uaktualniony DSP kontrolowane Online LF UPS z transformatorem izolacji wyjścia. To może być Twój idealny duża tarcza moc zdolność do krytycznych i przemysłowej obciążenia.

JAKOŚCI ZASILANIA


HRD PV (II) seria jest On-Line podwójnej konwersji (VFI) z transformatorem wyjściowym izolacji, wydajności jednostkowej od 10kVA do 400KVA. Jest odporny na zakłócenia na linii zasilania elektrycznego, ponieważ ma specjalne filtry wejściowe i wyjściowe. Światowy lider w dziedzinie technologii DSP, z procesorem DSP o wysokiej prędkości są przyjmowane zagwarantować wysoką stabilność systemu i daje stabilne zasilanie wyjścia dla wszystkich rodzajów trudnych obciążeniem.

PERFECT APPLICAITON: Centrum średnich i dużych danych, telekomunikacji, finansów, Traffic, obrona, medyczna, edukacja, energia, produkcja, przemysł, itd.

Maksymalna niezawodność


Zaawansowana technologia DPS znacznie zwiększa niezawodność urządzenia, ponieważ redukcja elementów elektronicznych obniża prawdopodobieństwo awarii. Sterowanie cyfrowe są dostarczane przez mikroprocesor, który w PV (II) serii sprawdza wszystkie parametry wewnętrzne, co zwiększa wydajność i niezawodność. W równoległych połączeń, kontrola cyfrowa zapewnia równowagę prądów, które na ogół zmieniają się w czasie ze względu na zjawiska takie jak drgania i temperatury pomiędzy jednostkami UPS i wymiany informacji bez konieczności ręcznego strojenia. MTBF> 200,000h.PV (II) jest tak skonstruowany, że może być połączony równolegle nawet po zainstalowaniu pierwszej jednostki. Dostępność zasilania może być zwiększona dzięki różnych konfiguracjach dostępnych takich jak konfiguracji równoległej, funkcja podwójnego autobusowego oraz system dynamicznej Podwójne Bus.

HIGH SPEED DSP Procesor: Zapewnienie funkcjonowania bardziej szybki i stabilny

WYJŚCIE 100% niewyważenia obciążenia


UPS może zaakceptować 3 fazy 100% obciążenia niewyważenia zaspokoić rodzaje konfiguracji obciążenia.

Funkcja ECO: w dobrym stanie zasilania, UPS może pracować w trybie ECO, wydajność osiągnie 98%, zielony i oszczędność energii;

OBCIĄŻENIA UPS do zastosowań przemysłowych


PV-Plus z silną zdolność przeciążenia, wyjście galwanicznej izolacji i niskich zniekształceń harmonicznych prądu, jest idealnym rozwiązaniem dla zastosowań przemysłowych.

Dzięki wysokim prądem baterii PV Plus Series nadaje się do pracy z dużych banków baterii, gdyż może to zagwarantować ładowania w ciągu 10 godzin, zgodnie z zaleceniami producenta baterii.

ELASTYCZNOŚĆ PRACY: Wszystkie moce PV (II) serii mogą być również wykorzystywane jako falowników od 50 do 60 Hz i vice versa.

KOLOROWY PANEL MULTIFUCTIONAL


Do tego 7-calowy kolorowy wielofunkcyjny panel umożliwia łatwe i humanizowane działanie UPS. Daje dostęp do najważniejszych parametrów: statusu i alarmów, komend sterujących, wejścia, wyjścia, pomiary baterii (zasilanie, prąd, napięcie, częstotliwość i temperatury) i ustawień. System diagnostyczny serii PV (ii) "obejmuje do 128 alarmów i komunikatów umożliwiających precyzyjną i szczegółową identyfikację każdym razie.

Advanced Battery Management (ABM)


Optymalne zarządzanie baterią obejmuje:

  • Okresowy test baterii i automatycznie przenosić między impuls ładowania i pływak ładowania przedłużyć żywotność baterii
  • Automatyczna regulacja prądu ładowania akumulatora w zależności od pojemności akumulatora
  • Kompensacja temperatury ładowania (opcjonalnie)
  • Pozostała powrotem wyświetlania czasu

Maksymalne bezpieczeństwo dla personelu


Z tyłu Zabezpieczenie pasza zapobiega napięcia Backfeed w górnej tablicy rozdzielczej, zapewniając tym samym bezpieczeństwo personelu obsługi.

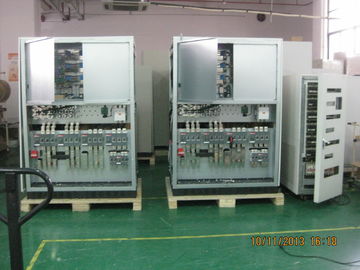

Pełny dostęp FRONT i wygodne przyłącze kablowe


Pełny dostęp dla wszystkich mocy i komponentów elektronicznych, co zmniejsza powierzchnię wymaganą, a tym samym obniża koszty instalacji.

Skonfigurowany z górnej i dolnej połączenia kablowego

PERFECT człowiek-maszyna KOMUNIKACJA


Oprogramowanie UPS monitor wyświetla najważniejsze informacje, takie jak napięcie wejściowe i wyjściowe, stosowane obciążenie, pozostały czas podtrzymania itd, w postaci wykresów słupkowych. Oprogramowanie jest w stanie dostarczyć informacji nawet w przypadku awarii, w celu wsparcia diagnostyki usterek. Oprogramowanie UPS Monitor może być używany, aby zaprogramować automatyczne wyłączenie wszystkich systemów otwartych, w przypadku długotrwałego czarnym out. PV Plus może również pracować ze środkiem sieciowej do zastosowań w sieciach LAN lub WAN.

Zasilacz zawiera następujące interfejsy sprzętowe:

  • Interfejs / RS485 RS232,
  • Suche Kontakt: słaba bateria, rozładowania akumulatora, bypass / awaria
  • EPO (Emergency Power Off) Kontakt do wyłączenia UPS za pomocą przycisku zdalnego alarmowego.
  • Karta SNMP (opcja)

ADVANCED PARALLEL


Maksymalna równoległa do 8 jednostek i mają wspólny baterii pack.10-80kva równolegle tylko karty równolegle; 100kVA-400kva, karta równoległa tkacza reaktancji i różnych pojemności UPS można również być równoległe;

DYNAMIC podwójny system BUS


Dwa niezależne systemy zestaw Dual Bus konfiguracja może być łączone ze sobą w dowolnym momencie rozbudowy lub konserwacji systemu. Daje to dużą swobodę w instalacji w przypadku konserwacji lub gdy jest to konieczne, aby zmienić poziom redundancji obu systemach.

ZDARZEŃ: 1000 wydarzenia historyczne mogą być zapisywane, który jest łatwy do śledzenia stanu pracy UPS i przydatne dla utrzymania

Specyfikacja techniczna:

1) określenie 10-120KVA:

Model

PV3310ii

PV3315ii

PV3320ii

PV3330ii

PV3340ii

PV3360ii

PV3380ii

PV33100ii

PV33120ii

Pojemność

10KVA

15kVA

20KVA

30KVA

40kva

60KVA

80KVA

100KVA

120KVA

system

wyjście PF

0,8 (lag)

Sprawność systemu (tryb falownik)

92% (przy 100% obciążenia) 90% @ 50% obciążenia;

Sprawność systemu (tryb ECO)

98% (przy 100% obciążenia)

Maksymalny prąd upływu

100 (mA)

MTBF

powyżej 200.000 godzin

Dry contact

Standard: 3 rodzaje sygnału (BAT niski, tryb bateryjny, obwodnica / awarii.);

Opcjonalnie: 14 styk; Wyjście: 12V 80mA

interfejs komunikacyjny

Standard RS232, opcjonalnie: RS485 / MODBUS

temperatura pracy

0 ~ 40 ° C

Wilgotność

95% (bez skroplonej)

Chłodzenie

Wymuszony obieg powietrza (prędkość zmienia się w zależności procent obciążenia)

Max. wysokość

W odległości 1000m (każdy 100increase, zmniejszenie wydajności -1%), maksymalnie 4000m

Hałas (dB)

52 ~ 58

ochrona IP

(EN 60529)

IP20

Wejście / wyjście sposobem

Dół / tył

norma bezpieczeństwa

Bezpieczeństwo: GB4943, EN 50091-1; EMI: GB7260.2, GB / T 17.626,2 ~ 5EMC, EN 50091-2

Fizyczny

W * D * H (mm)

600 * 600 * 1280

800 * 800 * 1480

800 * 800 * 1800

Waga (kg)

195

210

220

305

340

500

600

800

950

wejście AC

napięcie znamionowe

380/400 / 415VAC trójfazowy trzy-przewodowe

Zakres napięcia wejściowego

± 15% - ± 25% regulowany)

Oceń częstotliwości

50/60 Hz auto-sense

Zakres częstotliwości

50 / 60Hz +/- 5 Hz

Wejście funkcja miękkiego startu

0 - 100%, 10-300s (ustawiane)

Współczynnik mocy wejściowej

Osiągalny 0,99 (plus filtr harmonicznych)

Prąd wejściowy składnika harmonicznych (THDi)

Can <5% (plus filtr harmonicznych)

Max. pobór prądu [A]

18

27

36

54

72

108

144

180

216

Charakterystyka wyjścia prostownika

Utrzymanie napięcia (20 ° C)

Type1 baterii i 2: V = 435Vdc (2,266 x el.)

Typ baterii 3 V = 424Vdc (2,21 x el.)

Typ baterii 0: wartość napięcia między typu 1 iw 2

Napięcie zakres regulacji: V = 400 ~ 460Vdc

Napięcie ładowania (20 ° C)

Type1 baterii i 2: V (% ładowania <95%) = 445Vdc (2,32 x el.)

Typ baterii 3 V (% ładowania <95%) = 460Vdc (2,4 x el.)

Typ baterii 0: wartość napięcia między typu 1 iw 2

Napięcie zakres regulacji: V = 400 ~ 460Vdc

Najwyższe napięcie ładowania

445V

Dokładność regulacji napięcia wyjściowego ładowarka

1%

Komponent napięcia DC

≤1%

Bateria

Numer mieszkania (napięcie znamionowe)

384VDC (360-384v, do wyboru)

Prąd ładowania ustawień

0.1C (pojemność akumulatora)

Napięcie końca rozładowania akumulatora

Typ baterii 1,2 i 3: prąd rozładowania bez obciążenia, V min = 346 [V DC]

Typ baterii 1,2 i 3: Prąd wyjściowy = pojemność Ah, V min = 316 [V DC]

Typ baterii 1,2 i 3: Prąd wyjściowy> pojemność Ah, V min = 306 [V DC]

Typ baterii 0: fabrycznie ustawione wartości domyślne, V min = 320 [V DC]

Zakres regulacji: V min = 300 ~ 360 [V DC]

wyjście falownika

Pojemność znamionowa [kVA]

10

15

20

30

40

60

80

100

120

Moc znamionowa [kW]

8

12

16

24

32

48

64

80

96

Napięcie znamionowe [V]

380/400 / 415VAC trójfazowe cztery-wire

Prąd [A]

12

18

24

36

48

72

96

120

144

Ustawienie napięcia fazowego

200 ~ 244 V (płyta sterująca)

współczynnik szczytu

3: 1

Waveform

Sinusoida

Przesunięcie fazowe napięcia (stopnie) 100% obciążenie symetryczne

± 1 '

Przesunięcie fazowe napięcia (w stopniach)

100% obciążenie asymetryczne

± 2 '

Różnica napięcia fazowego 100% load balance

± 1%

Różnica napięcia fazowego 100% obciążenie niesymetryczne

± 3%

Całkowita zawartość harmonicznych (THD v) 100% obciążenie liniowe

<2%

Całkowita zawartość harmonicznych (THD v) 100% obciążenia nieliniowego

<5%

Stabilność napięcia w stanie stacjonarnym

± 1%

Transjentów napięcia

± 5% w ciągu 10 ms

częstotliwość znamionowa

Tak samo jak wejście

stabilność częstotliwości

Gdy asynchroniczna, ± 0,5%; synchronizację, ± 2%

(może być ustawiony na ± 1 ~ 5% w przypadku operacji panel)

Przeciążać

600 '/ 10' / 1 '(110/125/150% prądu znamionowego)

Zwarcie 0.1s

Podwójne wejście

Sprawność falownika (obciążenie 100%)

98%

Objazd

Pojemność znamionowa [kVA]

10

15

20

30

40

60

80

100

120

Napięcie znamionowe [V]

380/400 / 415VAC trójfazowy czteroprzewodowy

Zakres napięcia wejściowego

± 15% (można regulować za pomocą panelu sterowania ± 10%, ± 20%)

Częstotliwość znamionowa [Hz]

50/60

Zakres częstotliwości

± 2% (można regulować za pomocą panelu sterowania ± 5%)

"Stand-by ON" (tryb Eco, przełącznik obejścia do falownika) czas transferu

2 ~ 5ms

Czas przejścia z inwertera / bypass

<1ms

Przeciążać

10 '/ 1 "/ 18" (150/175/200% Prąd znamionowy)

standardowa konfiguracja

Ochrona przepływ paszy, niezależnie izolowane bypass

2) Parametr Specyfikacja produktu 160-400KVA tabeli:

Model

PV33160 ii

PV33200 ii

PV33250 ii

PV33300 ii

PV33350 ii

PV33400 ii

Pojemność

160KVA

200Kva

250kVA

300KVA

350KVA

400KVA

6 impulsów

12 impulsów

6 impulsów

12 impulsów

6 impulsów

12 impulsów

6 impulsów

12 impulsów

6 impulsów

12 impulsów

6 impulsów

12 impulsów

parametr systemu

Współczynnik mocy wyjściowej

0,8 (lag)

Całkowita sprawność (normalny modelu) obciążenia 100%

94%

Obciążenie 50%

92%

Ogólna wydajność:

(Tryb ECO) Obciążenie 100%

98%

Maksymalny prąd upływu (mA)

100

Standby model ekonomiczny

standardowe funkcje

Średni czas przed awarii (MTBF)

Powyżej 200.000 godzin

Suchy sygnał kontakt

Standardowe trzy sygnał sterujący (niski stan baterii, rozładowania akumulatora, bypass / awaria);

Opcjonalne sterowanie sygnałem 14; wyjście 12V 80mA

Port Monitory komputerowe

Standardowe S232, opcjonalnie ODBUS

temperatura Running

0 ~ 40 ° C

Maksymalna wilgotność względna

95% (bez kondensacji)

Chłodzenie

Wymuszona wentylacja (prędkość wentylatora zmienia się wraz z obciążeniem)

Maksymalna wysokość

1000m moc znamionowa (Rosnące 100m niższa 1%) maksymalna 4000m

hałas dB

54 ~ 62

Stopień ochrony

(EN 60529)

IP20

Wlot i wylot biegunowych

Dół / tył

norma bezpieczeństwa

Bezpieczeństwo: GB4943, EN 50091-1, kompatybilność elektromagnetyczna: GB7260.2,

GB / T 17.626,2 ~ 5EMC, EN 50091-2

parametru fizycznego

Szeroki (mm)

1100

1400

1100

1400

1400

1400

1400

1400

1600

1600

1600

1600

Głębokie * wysoka (mm)

800 * 1800

1000 * 2000

1100 * 2000

Waga (kg)

1200

1550

1350

1750

1500

1950

1650

2150

1850

2400

2100

2700

Cechy prostownika wejściowego

napięcie znamionowe

380/400 / 415VAC trójfazowe trzech drutu

Zakres napięcia

± 15% (± 25% regulowany)

częstotliwość znamionowa

50/60 Hz automatycznej identyfikacji

Zakres częstotliwości

45 ~ 65

Moc wejściowa

powolne Funkcja startu

Tak, 0 - 100%, można ustawić 10-300 sekund

Czynniki moc wejściowa cosφ

Osiągalny 0,99 (plus filtr harmonicznych)

Prąd wejściowy składnika harmonicznych (THDi)

Można <5% (plus filtr harmonicznych)

Prąd Max.input [A]

250

315

400

500

550

630

Charakterystyka wyjścia prostownika

Utrzymanie napięcia (20 ° C)

Type1 baterii i 2: V = 435Vdc (2,266 x el.)

Type1 baterii i 2:

V = 544Vdc (2,266 x el.)

Typ baterii 3 V = 424Vdc (2,21 x el.)

Typ baterii 3:

V = 530Vdc (2,21 x el.)

Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2,

Napięcie zakres regulacji: V = 400 ~ 460Vdc

Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2, w zakresie regulacji napięcia:

V = 500 ~ 575Vdc

Napięcie ładowania (20 ° C)

Type1 baterii i 2: V (% ładowania <95%) = 445Vdc (2,32 x el.)

Type1 baterii i 2: V (% ładowania <95%)

= 557Vdc (2,32 x el.)

Typ baterii 3 V (% ładowania <95%) = 460Vdc (2,4 x el.)

Typ baterii 3 V (% ładowania <95%)

= 576Vdc (2,4 x el.)

Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2,

Napięcie zakres regulacji: V = 400 ~ 460Vdc

Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2, w zakresie regulacji napięcia:

V = 500 ~ 575Vdc

Najwyższe napięcie ładowania

445V

556V

Dokładność regulacji napięcia wyjściowego ładowarka

1%

Komponent napięcia DC

≤1%

Bateria

Numer mieszkania (napięcie znamionowe)

192 jednostek (384VDC)

240 jednostek (480VDC)

Prąd ładowania ustawień

0,1 C (pojemność akumulatora)

Napięcie końca rozładowania akumulatora

Typ baterii 1,2 i 3: prąd rozładowania bez obciążenia,

Vmin = 346 [V DC]

Typ baterii 1,2 i 3: prąd rozładowania bez obciążenia, Vmin = 433 [V DC]

Type1,2 baterii i 3: Prąd wyjściowy = pojemność Ah,

Vmin = 316 [V DC]

Typ baterii 1,2 i 3:

Prąd wyjściowy = pojemność Ah,

Vmin = 395 [V DC]

Typ baterii 1,2,3: prąd wyjściowy> pojemność Ah,

Vmin = 306 [V DC]

Typ baterii 1,2 i 3:

prąd wyjściowy> pojemność Ah,

Vmin = 383 [V DC]

Typ baterii 0: fabrycznie ustawione wartości domyślne, Vmin = 320 [V DC] Zakres regulacji: Vmin = 300 ~ 360V [V DC]

Typ baterii 0: fabrycznie ustawione wartości domyślne, Vmin = 400 [V DC] Zakres regulacji:

Vmin = 375 ~ 450V [V DC]

wyjście falownika

Pojemność znamionowa [kVA]

160

200

250

300

350

400

Moc znamionowa [kW]

128

160

200

240

280

320

Napięcie znamionowe [V]

380/400 / 415VAC trójfazowe cztery-wire

Prąd [A]

195

243

304

365

426

486

Ustawienie napięcia fazowego

200 ~ 244 V (płyta sterująca)

współczynnik szczytu

3: 1

Waveform

Sinusoida

Przesunięcie fazowe napięcia (stopnie) 100% obciążenie symetryczne

± 1 '

Przesunięcie fazowe napięcia (w stopniach)

100% obciążenie asymetryczne

± 2 '

Różnica napięcia fazowego 100% load balance

± 1%

Różnica napięcia fazowego 100% obciążenie niesymetryczne

± 3%

Całkowita zawartość harmonicznych (THD v) 100% obciążenie liniowe

<2%

Całkowita zawartość harmonicznych (THD v) 100% obciążenia nieliniowego

<5%

Stabilność napięcia w stanie stacjonarnym

± 1%

Transjentów napięcia

± 5% w ciągu 10 ms

częstotliwość znamionowa

Tak samo jak wejście

stabilność częstotliwości

Gdy asynchroniczna, ± 0,5%; synchronizację, ± 2%

może być ustawiony na ± 1 ~ 5% w przypadku operacji panel)

Przeciążać

600 '/ 10' / 1 '(110/125/150% prądu znamionowego)

Zwarcie 0.1s

Podwójne wejście

Sprawność falownika (obciążenie 100%)

98%

Objazd

Pojemność znamionowa [kVA]

160

200

250

300

350

400

Napięcie znamionowe [V]

380/400 / 415VAC trójfazowe cztery-wire

Zakres napięcia wejściowego

± 15% (można regulować za pomocą panelu sterowania ± 10%, ± 20%)

Częstotliwość znamionowa [Hz]

50/60

Zakres częstotliwości

± 2% (można regulować za pomocą panelu sterowania ± 5%)

"STAND-BY ON" (tryb ekonomiczny, przełącznik obejścia falownika) czas konwersji

2 ~ 5ms

Czas przejścia z inwertera / bypass

<1ms

Przeciążać

10 '/ 1 "/ 18" (150/175/200% prądu znamionowego)

standardowa konfiguracja

Ochrona przepływ paszy, niezależnie izolowane bypass

UWAGA: 120VAC elektroenergetycznym 10-200kva są dostępne;

Szczegóły kontaktu
CHINA UPS Electronics Co., Ltd.
Wyślij zapytanie bezpośrednio do nas (0 / 3000)
