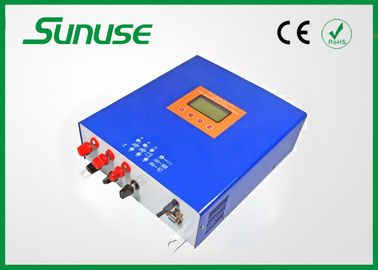

60a Panel słoneczny kontroler ładowania MPPT dla systemu zasilania słonecznego z wyświetlaczem LCD 24V 48V
Szybkie Szczegóły:
60A MPPT panel solarny regulator ładowania z wyświetlaczem LCD
inteligentny, funkcja śledzenia Maximum Power Point
Funkcja multi-protect
Specyfikacja:
MODEL | eMPPT6024Z |
Wkład | Zakres napięcia wejściowego z paneli słonecznych | ≤70V |
Maximum Power Point Tracking Zakres | 12V ~ 70V (12V) 24V ~ 70V (24V) |
Droga wejściowa | 1 kanał |
Wydajność | Nominalne napięcie systemu | 12V / 24V Auto |
Maksymalny prąd ładowania | 60A |
Konsumpcja własna | ≤40mA |
Etapy ładowania | Luzem, absorpcja, Float |
Float Napięcie ładowania | 13.8V (12.8V ~ 14.2V) X 1 / x 2 / x 4 |
Wchłanianie Napięcie ładowania | 14.4V (13,6 ~ 15.2V) X 1 / x 2 / x 4 |
Temperatura Odszkodowanie | -4mV / Komórki / ° C |
Pozostałe | Maksymalna efektywność | 97% |
HMI | LCD i przyciski |
Tryb chłodzenia | Temperatura sterowane aktywne chłodzenie |

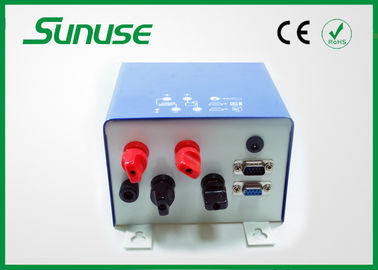

Podłączanie Way | Terminale M6 |
Zakres temperatury otoczenia | -10 ° C ~ + 50 ° C |
Wilgotność | 0 ~ 90%, bez kondensacji |
wymiary | 450mm * 335mm * 160mm |
Waga produktu | 5,6 kg |
Temperatura przechowywania | -30 ° C ~ + 80 ° C |
opcjonalna funkcja | Zdalny monitoring (RS485 lub RS232, port DB9) |
Wprowadzenie technologii MPPT:
MPPT oznacza maksymalną śledzenia punktu mocy. To sprawia, że panele słoneczne pracować przy maksymalnym momencie (ext Punkt b) poprzez zastosowanie technologii konwersji energii. eMPPT jest nowy regulator ładowania opracowana przez naszą firmę, a korzysta z MCU do śledzenia maksymalnego punktu mocy paneli słonecznych inteligentnie generować więcej energii z paneli słonecznych.
Ładowanie procesu sterowania:
Wyjściowy ładowania napięcie akumulatora jest inna, eMPPT będzie wykorzystywać różne strategie pobierania opłat, aby zakończyć proces ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest niższe niż 12.6V (dla 12V), akumulator będzie przejść przez trzy etapy jak luzem, absorpcja i Pływający ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest wyższe niż 12.6V (dla 12V), akumulator będzie przejść przez dwa etapy jak luzem i pływak ładowania.
O MPPT Charging: luzem ładowania, ładowanie absorpcji, Float ładowania
Napięcie systemu:
Napięcie systemowe | Zalecany zakres mocy |
12V | <800W |
24V | <2000W |
48V | <6000W |
Konfiguracja Solar Panels:
Kontroler serii eMPPT może być połączony z mono paneli słonecznych, a także cienkowarstwowych paneli słonecznych. Dokonując systemu upewnij się, że napięcie otwartego obwodu płyt tablicy słonecznej nie jest wyższa niż maksymalne napięcie dozwolonym przez kontroler. Jeden Wykres jest wprowadzenie modeli monochromatycznych paneli słonecznych i cienkich płyt filmowych i ich parametrów. Wykres 2 jest rozwiązaniem konfiguracji 12V, 24V oraz 48V systemu paneli słonecznych.
Model | Kategoria | Pmax | voc | Isc | Vpmax | Ipmax |
STP140D-12 / TEA | monokrystaliczny
Moduł | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | Moduł cienkowarstwowy | 140W | 29.0V | 7.12A | 23.0V | 6.52A |
STP190S-24 / Ad + | monokrystaliczny
Moduł | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
NS-F130G5 | Moduł cienkowarstwowy | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
Powyższe parametry są w stanie 25 ° C, AM1.5spectrum i 1000 W / m 2 natężenie oświetlenia. |
Model | Dla systemu 12V | Dla systemu 24V | Dla systemu 48V |
STP140D-12 / TEA | N równolegle | dwa szeregowo N równolegle | cztery szeregowo N równolegle |
MS140GG-02 | N równolegle | dwa szeregowo N równolegle | cztery szeregowo N równolegle |
STP190S-24 / Ad + | N równolegle | N równolegle | dwa szeregowo N równolegle |
NS-F130G5 | N równolegle | N równolegle | dwa szeregowo N równolegle |
"N" oznacza liczbę ilość wymaganej przez prąd |
Funkcjonować:
Technologia śledzenia 1. Maksymalna Power Point
Kontroler wykorzystuje obwód konwersji Buck i technologii MCU do śledzenia maksymalnego punktu mocy wdrożyć maksymalną moc wyjściową paneli słonecznych w różnym natężeniu oświetlenia i temperatury. Algorytm MPPT zwiększa efektywność systemu PV oraz zmniejsza ilość paneli słonecznych.
2. wielostopniowa kontrola ładowania
Wyjściowy ładowania napięcie akumulatora jest różny, sterownik będzie wykorzystywać różne strategie pobierania opłat, aby zakończyć proces ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest niższe niż 12.4V (dla 12V), akumulator będzie przejść przez trzy etapy jak luzem, absorpcja i Float ładowania. Przy rozpoczęciu ładowania napięcie akumulatora jest wyższe niż 12.4V (dla 12V), akumulator będzie przejść przez dwa etapy jak luzem i pływak ładowania.
3. Napięcie ładowania regulowany
4. Kompensacja temperaturowa napięcia ładowania dla
5. Temperatura sterowanie wentylatora
6. W nocy spać
7. Bateria odwrócone ochronę połączenia
8. Panele słoneczne odwrócone ochrony połączenia
9. Ochrona rozładowania baterii odwrócone
10. Wewnętrzne przegrzania ochrony
11. Ochrona napięcia na wejściu dla paneli słonecznych
12. Ograniczenie mocy dla wejścia paneli słonecznych
Aplikacje:
- Solar przenośne źródło światła
- Słoneczne systemy domowe
- Roof Top rozwiązania solarne
Ostrzeżenie:
Przed podłączeniem do panelu słonecznego, należy podłączyć kontroler do baterii; nie używaj Solar Power Panel zasilający
Aby bezpośrednio obciążeń.
Uwagi:
Nie należy stosować światło lampy do ładowania panel słoneczny (Światło lampy jest zbyt słaba, aby naładować)
źródło zasilania DC do wymiany panel słoneczny spowoduje problemy dla kontrolera.
Wybierz odpowiedni przewód których średnica nie powinna być zbyt mała, należy zapoznać się z parametrem.
