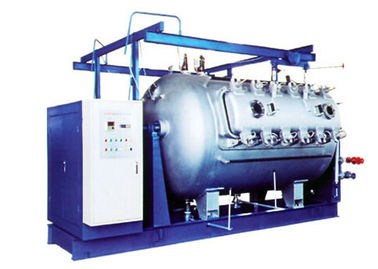

Maszyna do farbowania tkanin

• Wprowadzenie

Typ GR1000 tancerz ma różne modele (2000, 2200, 2800, 3000, 3200) dla użytkownika do wyboru.

Urządzenie to stosuje się do przodu i do tyłu wykańczania i suszenia bawełna, konopie, tkanina chemiczną w wysokiej temperaturze i pod wysokim ciśnieniem. Szeroko stosowane do drukowania i farbowania przemysłu niewielka ilość, Multi rodzaju, łącznie z usuwania klejonki, gotowanie, wybielanie i procesu barwienia. Zaawansowana konstrukcja, rozsądną strukturę, powszechnie używać, eksploatacja bezpieczeństwo, łatwe utrzymanie.

Ta maszyna jest wkomponowane w polu napędzany zbiornika barwnika, elektrycznych szafy sterowniczej, rurociągu i ramki wyjściowej (opcjonalnie części).

• Parametry techniczne

Wielkość maszyny (L jest walec szerokość powierzchni): 5100mm

Maksymalna średnica robocza tkanina: 1200mm

Maksymalna szerokość robocza tkanina: L = 2400mm

Temperatura pracy: 140 ℃

Główne Średnica cylindra: Φ300mm

Stosunek Alkohol: 1: 3

Objętość ciała komórki: 300L, 600L

Waga maszyny: około 8T

Moc silnika: w oparciu o szerokości tkaniny

Tkanina Prędkość obrotowa: 10--120M / min

Tkanina Napięcie zorganizować: 10-70kg / M

• funkcja techniczna

1. Całkowita maszyna przyjmuje komputerowego CAD dodanej projektu; CAM dodawane amylazy, wysoka precyzja wykonania.
2. Całkowita maszyna przyjmuje AC konwersji częstotliwości (serwo) Napęd kontrolować napięcie tkaniny i szybkość. Cały system sterowania jest z dużym zakresem regulacji, niezawodne działanie, niską awaryjnością, niskim poziomie trudności konserwacji.
3. Stała prędkość linii, stała kontrola napięcia w Internecie, przede wszystkim eliminuje aberrację, przebarwień podczas procesu barwienia; dokładna kontrola temperatury zmieścić różne zlecenia parametru technologicznego.
4. Precyzyjna regulacja temperatury pasuje inna prośba parametr technologiczny, rzutnik ocieplenie i urządzenia podtrzymywanie ciepła, aby zapewnić ogrzanie stopy i poprawić efektywność produkcji.
5. W maszynie układu elektrycznego sterowania zaprojektowany z funkcją automatycznego cofania, liczenie fragmencie długości liczenia, przejście pełnego automatycznego zatrzymania lub zmieniła się funkcja automatycznego manipulować.
6. Cała maszyna jest wyposażona w daszek reflektora umożliwia łatwą obsługę i konserwację.

Ten puszki automatyczny system opłat zgodnie z życzeniem technologii w celu zmniejszenia przednią i tylną chromatist tkaniny i zwiększyć wydajność.

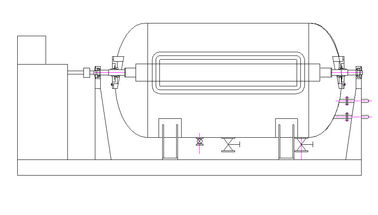

• główna konstrukcja

1. mechanizm transmisji

Cały napędy maszyn przez dwa silniki prądu przemiennego poprzez napędów pasowych reduktor skrzyni biegów, skrzyni redukcja i rolkowych tkaniny połączone sprzęgłem elastyczności, oddzielające struktury tego typu jest łatwy w eksploatacji, demontaż i montaż.

2. Barwnik vat

Dye VAT jest wykonana z 1Cr18Ni9Ti stali nierdzewnej, kadź barwnik przyjmuje podwójne dno roller pojechać, wydłużyć czas tkaniny w kąpieli barwiącej, zwiększenie efektywności barwienia tkanin; Centrum ciała komórki zainstalowany wałek pomiaru prędkości, który może mierzyć prędkość, licznik długości, sprawdzić napięcie tkaniny; dolny korpus komórek barwnikowych urządzenie zainstalowane na alkohol obiegową, aby temperatura wewnątrz i monopolowego mieszając równomierności i wyjąć tkaniny poprzeczne chromatist.

3. Szerokość ramki ekspansji

W celu uniknięcia zmarszczek podczas procesu barwienia, instalowania rozszerzeń typu sprężyna Szerokość ramki wewnątrz ciała komórki; szerokość ramy ekspansji jest wykonany ze stali nierdzewnej, wkomponowane w wahaczu, szerokość rolki, rolki prowadzącej ekspansji tkaniny, napięcia sprężyny itd

Napięcie sprężyny jest wykonany z 4Cr13, o dobrej charakterystyce mechanicznej i odporności na korozję.

4. Woda, rurociąg parowy

Części dopływowy jest wkomponowane wlotu wody, natrysk wody na wlocie i zaworami krycia, użytkownik może kontrolować według rzeczywistego badania.

Razem przewód parowy maszyna jest wkomponowane głównie cewki termoizolacja ciała komórki, bezpośredni rurki cieplnej ciała komórkowego i zaworów współpracujących rura ciała komórki bezpośredniego ciepła jest sterowana przez automatyczny zawór pneumatyczny cienkiej folii.

5. Mechanizm wyjściowa (selektywne część zakupów)

Całkowita moc Urządzenie ma dwa typy: krzyżak wyjście rękę i wyjście ramki napędzany użytkownikowi wybrać dowolny typ.

Krzyż wyjście ramię zainstalowane w ogólnej maszynie, komponowane z ramienia poprzecznego, silnika, cylindra, gumowego wałka, silnik moc myśli mechanizm opóźniający koło ślimakowe do kierowania wałka gumowego, to walec gumowy przytrzymać Ramki toczenia wałka do wyjścia tarcia.

"A" Wyjście rama jest wkomponowane w ramy napędu, silnika, zmniejszając pole przegubu uniwersalnego Krzyż, ramki itp
