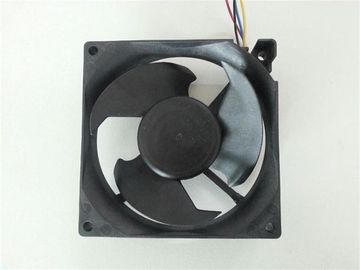

92mm wentylator bezszczotkowy DC / 12V 24V 48V DC Wodoodporny Wentylator osiowy / DC przemysłowe Wentylacja Fan 92 * 92 * 32mm
Wodoszczelne i przeciwwybuchowy DC wentylatory osiowe 92mm, niski poziom hałasu oraz długą żywotność, są szeroko stosowane w technologii informacyjnej komputer, komunikacji sieciowej, a także sprzęt do produkcji przemysłowej, sprzęt medyczny, sprzęt gospodarstwa domowego, itp
Opis:
● Wodoszczelny silnik DC osiowe, bezszczotkowy DC wentylator osiowy wentylator DC, DC silnika wentylatora, Tanie wentylator, przenośny wentylator, wentylator procesora, Obudowa komputera wentylator PWM wentylator, wentylator chłodzący FG,
● Wysoka prędkość, Średnia prędkość, niskie obroty
● Rama z tworzywa sztucznego lub aluminium odlewanego ciśnieniowo Rama i wirnik z tworzywa sztucznego
● 3 ostrza
● 12V DC 24V DC lub 48V DC
● łożyska kulkowego lub tulei łożyska lub łożysk hydrauliczny
● Terminal lub drut Ołów
● Wodoodporna przeciwwybuchowy lub wysokie są dowodem mogą być spełnione.
Ważna uwaga:
Prąd znamionowy: Znamionowy mierzy się po 3 minutach ciągłej rotacji przy napięciu znamionowym.
Nominalna prędkość obrotowa: znamionowa prędkość mierzy się po 3 minutach ciągłej rotacji przy napięciu znamionowym
Zacznij Napięcie: Napięcie, które jest w stanie uruchomić wentylator działać przez nagłe przejście na "ON"
Upuszczenie standardowy test: Drop karton minimalną w wysokości 30 cm dla ruchu swobodnego spadania prostopadłej do powierzchni drewnianej tablicy 10 cm. Po próbie podłączenia wentylatora do mocy, wentylator nadal w normalnej pracy.
Dane techniczne:
A: ELEKTRYCZNE
Standardowe warunki pracy wynosi 25 ℃, 65% wilgotności względnej otoczenia, o ile nie podano inaczej.
| Pozycja | Specyfikacja | Stan testu |
1 | Napięcie znamionowe | 12V ± 10% | zasilacz |

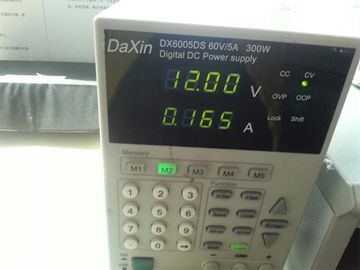

2 | Prąd znamionowy | 0.18Amp (typowo) ± 10% | zasilanie DC na napięciu znamionowym |
4 | Moc znamionowa | 2.16W | Przy napięciu znamionowym. |
5 | Począwszy od napięcia | 6V (maks.) | zasilacz |

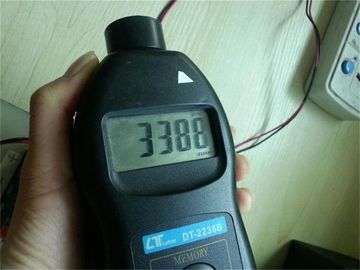

7 | Prędkość | 3350RPM ± 10% | Mierzone w 5 minut po uruchomieniu poniżej 25 ± 5 ℃, 65 ± 5% wilgotności względnej otoczenia |
8 | Szum akustyczny | 34 dB | Mierzona na typowej prędkości z akustycznym mikrofon 1 z dala od wlotu wentylatora w komorze badawczej z poziomem szumu tła poniżej 18dB metr (A) |
9 | Ciśnienie statyczne | 0,19 H2O | Patrz PERFORMANCE WYKRES pkt 9 przy zerowym przepływie powietrza. |
10 | Przepływ powietrza | 44.0CFM | Patrz PERFORMANCE WYKRES pkt 9 przy zerowym ciśnieniu statycznym. |
11 | Kierunek rotacji | Counter-lewo | zasilanie DC, widzianego z wirnikiem. |
12 | wodoodporna klasy | IP55 | |
B. MATERIAŁY
I mpeller | PBT |
Rama | PBT |
Zwojnica | PBT UL94-V0 |
Drut Ołowiany | +: Red RD: Żółty -:Niebieski | 24 UL 1007 AWG26 28 |
| | |
C.MECHANICAL
wymiary | L * W * H = 92 * 92 * 32mm |
Waga | 130 gramów |
Standardowy zakres temperatur pracy | -40 ℃ ~ 70 ℃ |
Normalna temperatura magazynowania | -40 ℃ ~ 70 ℃ |
System łożysk | Łożysko kulkowe (NMB) |
D.EXPECTED Żywotność (MTBF)
W standardowych warunkach pracy -40 ~ 10 ° C, 65% wilgotności względnej otoczenia
Łożyska kulkowe: 80000 godzin ciągłej pracy, zgodnie -40 ~ 10 ℃ 65% RH
E. NIEZAWODNOŚĆ
| Pozycja | Specyfikacja | Stan testu |
1 | Locked Rotor test | Odporne na ogień i uszkodzenia darmo | Rotor zablokowana przez 72 godzin przy napięciu znamionowym |
2 | Zabezpieczenie przed odwróceniem test napięcia | tak | Rewers z Napięcie znamionowe |
3 | bilans test | Nie wystaje poza krąg w ciągu 10 sekund | Wentylator pracuje w kręgu, skalowane przez Promień wentylatora oraz 10mm |
4 | Test upadku | Wszystkie wymienione cechy pozostają niezmienione | Rzuć DUT (standard opakowania) z urządzenia testowego na 76cm poniżej. Indywidualne jeden kąt |
5 | wibrobadawczy | Wszystkie wymienione cechy pozostają niezmienione | Ambient temp.:-40~10 ºC o napięciu znamionowym Amplituda: 0,4-2,5 mm Przyspieszenie: 14,7 S / m 2 Pasmo przenoszenia: 10Hz-60Hz Zamiatania Okres: 1 min 10Hz-60Hz: 30 sekund 60Hz-10Hz: 30 sekund Razem: 10 cykli |
6 | Wysoka / Niska Temperatura rowerze | Wszystkie wymienione cechy pozostają niezmienione | 20 minut szybkości narastania napięcia wyjściowego + 10ºC (1 godzina) -40 ° C (1 godzina) Razem: 36 cykli o napięciu znamionowym |
7 | Low Temp. Przechowywanie | Wszystkie wymienione cechy pozostają niezmienione | Testowany w warunkach standardowych, po 500hrs, -40 ° C, przechowywania bez zasilania. |
8 | Wysoka temperatura. Przechowywanie | Wszystkie wymienione cechy pozostają niezmienione | Testowany w warunkach standardowych, po 500hrs, 80 ºC przechowywania, bez zasilacza. |
9 | Wytrzymałość dielektryczna | Max 1mA od prądu upływu | Wejście 500V (AC) przez 1 sek między ołowiu (+/-) i obudową |
F: SCHEMAT MONTAŻU
UWAGA:

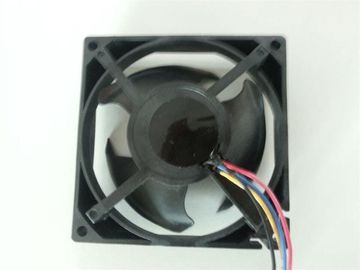

1. LEAD WIRE UL 1007 AWG # 26
Czerwony przewód --------- (+)
--------- Przewód czarny (-)
Przewód niebieski --------- (F00)
Żółty przewód --------- (PWM)
2. Przewód długość: 300mm +/- 10MM
