Low Frequency 3 Faza Online UPS 10KVA - 400KVA z RS232

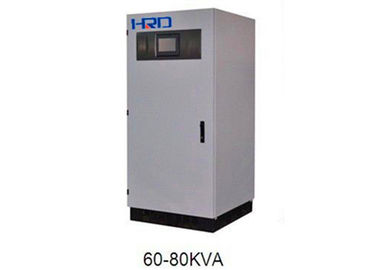

Wstęp: Powervalue (Ⅱ) zostanie uaktualniony DSP kontrolowane Online LF UPS z transformatorem izolacji wyjścia. To może być Twój idealny duża tarcza moc zdolność do krytycznych i przemysłowej obciążenia.
JAKOŚCI ZASILANIA
HRD PV (II) seria jest On-Line podwójnej konwersji (VFI) z transformatorem wyjściowym izolacji, wydajności jednostkowej od 10kVA do 400KVA. Jest odporny na zakłócenia na linii zasilania elektrycznego, ponieważ ma specjalne filtry wejściowe i wyjściowe. Światowy lider w dziedzinie technologii DSP, o wysokiej prędkości 32bits procesorów DSP, są przyjmowane zagwarantować wysoką stabilność systemu i daje stabilne zasilanie wyjścia dla wszystkich rodzajów trudnych obciążeniem.
PERFECT APPLICAITON: Centrum średnich i dużych danych, telekomunikacji, finansów, Traffic, obrona, medyczna, edukacja, energia, produkcja, przemysł, itd.
Maksymalna niezawodność
Zaawansowana technologia DPS znacznie zwiększa niezawodność urządzenia, ponieważ redukcja elementów elektronicznych obniża prawdopodobieństwo awarii. Sterowanie cyfrowe są dostarczane przez mikroprocesor, który w PV (II) serii sprawdza wszystkie parametry wewnętrzne, co zwiększa wydajność i niezawodność. W równoległych połączeń, kontrola cyfrowa zapewnia równowagę prądów, które na ogół zmieniają się w czasie ze względu na zjawiska takie jak drgania i temperatury pomiędzy jednostkami UPS i wymiany informacji bez konieczności ręcznego strojenia. MTBF> 200,000h.PV (II) jest tak skonstruowany, że może być połączony równolegle nawet po zainstalowaniu pierwszej jednostki. Dostępność zasilania może być zwiększona dzięki różnych konfiguracjach dostępnych takich jak konfiguracji równoległej, funkcja podwójnego autobusowego oraz system dynamicznej Podwójne Bus.
HIGH SPEED DSP Procesor: Zapewnienie funkcjonowania bardziej szybki i stabilny
WYJŚCIE 100% niewyważenia obciążenia
UPS może zaakceptować 3 fazy 100% obciążenia niewyważenia zaspokoić rodzaje konfiguracji obciążenia.
Funkcja ECO: w dobrym stanie zasilania, UPS może pracować w trybie ECO, wydajność osiągnie 98%, zielony i oszczędność energii;
OBCIĄŻENIA UPS do zastosowań przemysłowych
PV-Plus z silną zdolność przeciążenia, wyjście galwanicznej izolacji i niskich zniekształceń harmonicznych prądu, jest idealnym rozwiązaniem dla zastosowań przemysłowych.
Dzięki wysokim prądem baterii PV Plus Series nadaje się do pracy z dużych banków baterii, gdyż może to zagwarantować ładowania w ciągu 10 godzin, zgodnie z zaleceniami producenta baterii.
ELASTYCZNOŚĆ PRACY: Wszystkie moce PV (II) serii mogą być również wykorzystywane jako falowników od 50 do 60 Hz i vice versa.

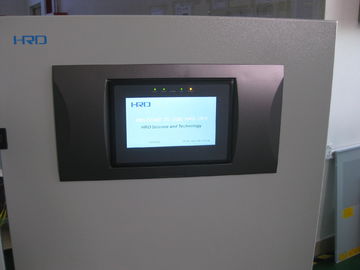

KOLOROWY PANEL MULTIFUCTIONAL
Do tego 7-calowy kolorowy wielofunkcyjny panel umożliwia łatwe i humanizowane działanie UPS. Daje dostęp do najważniejszych parametrów: statusu i alarmów, komend sterujących, wejścia, wyjścia, pomiary baterii (zasilanie, prąd, napięcie, częstotliwość i temperatury) i ustawień. System diagnostyczny serii PV (ii) "obejmuje do 128 alarmów i komunikatów umożliwiających precyzyjną i szczegółową identyfikację każdym razie.
Advanced Battery Management (ABM)
Optymalne zarządzanie baterią obejmuje:
- Okresowy test baterii i automatycznie przenosić między impuls ładowania i pływak ładowania przedłużyć żywotność baterii
- Automatyczna regulacja prądu ładowania akumulatora w zależności od pojemności akumulatora
- Kompensacja temperatury ładowania (opcjonalnie)
- Pozostała powrotem wyświetlania czasu
Maksymalne bezpieczeństwo dla personelu
Z tyłu Zabezpieczenie pasza zapobiega napięcia Backfeed w górnej tablicy rozdzielczej, zapewniając tym samym bezpieczeństwo personelu obsługi.

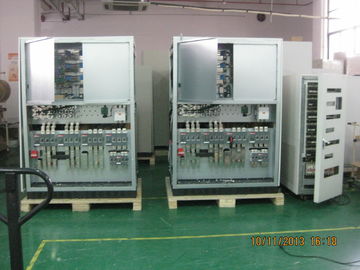

Pełny dostęp FRONT i wygodne przyłącze kablowe
Pełny dostęp dla wszystkich mocy i komponentów elektronicznych, co zmniejsza powierzchnię wymaganą, a tym samym obniża koszty instalacji.
Skonfigurowany z górnej i dolnej połączenia kablowego
PERFECT człowiek-maszyna KOMUNIKACJA
Oprogramowanie UPS monitor wyświetla najważniejsze informacje, takie jak napięcie wejściowe i wyjściowe, stosowane obciążenie, pozostały czas podtrzymania itd, w postaci wykresów słupkowych. Oprogramowanie jest w stanie dostarczyć informacji nawet w przypadku awarii, w celu wsparcia diagnostyki usterek. Oprogramowanie UPS Monitor może być używany, aby zaprogramować automatyczne wyłączenie wszystkich systemów otwartych, w przypadku długotrwałego czarnym out. PV Plus może również pracować ze środkiem sieciowej do zastosowań w sieciach LAN lub WAN.
Zasilacz zawiera następujące interfejsy sprzętowe:
- Interfejs / RS485 RS232,
- Suche Kontakt: słaba bateria, rozładowania akumulatora, bypass / awaria
- EPO (Emergency Power Off) Kontakt do wyłączenia UPS za pomocą przycisku zdalnego alarmowego.
- Karta SNMP (opcja)
ADVANCED PARALLEL
Maksymalna równoległa do 8 jednostek i mają wspólny baterii pack.10-80kva równolegle tylko karty równolegle; 100kVA-400kva, karta równoległa tkacza reaktancji i różnych pojemności UPS można również być równoległe;
DYNAMIC podwójny system BUS
Dwa niezależne systemy zestaw Dual Bus konfiguracja może być łączone ze sobą w dowolnym momencie rozbudowy lub konserwacji systemu. Daje to dużą swobodę w instalacji w przypadku konserwacji lub gdy jest to konieczne, aby zmienić poziom redundancji obu systemach.
ZDARZEŃ: 1000 wydarzenia historyczne mogą być zapisywane, który jest łatwy do śledzenia stanu pracy UPS i przydatne dla utrzymania
Specyfikacja techniczna:
1) określenie 10-120KVA:
Model | PV3310ii | PV3315ii | PV3320ii | PV3330ii | PV3340ii | PV3360ii | PV3380ii | PV33100ii | PV33120ii |
Pojemność | 10KVA | 15kVA | 20KVA | 30KVA | 40kva | 60KVA | 80KVA | 100KVA | 120KVA |
system |
wyjście PF | 0,8 (lag) |
Sprawność systemu (tryb falownik) | 92% (przy 100% obciążenia) 90% @ 50% obciążenia; |
Sprawność systemu (tryb ECO) | 98% (przy 100% obciążenia) |
Maksymalny prąd upływu | 100 (mA) |
MTBF | powyżej 200.000 godzin |
Dry contact | Standard: 3 rodzaje sygnału (BAT niski, tryb bateryjny, obwodnica / awarii.); Opcjonalnie: 14 styk; Wyjście: 12V 80mA |
interfejs komunikacyjny | Standard RS232, opcjonalnie: RS485 / MODBUS |
temperatura pracy | 0 ~ 40 ° C |
Wilgotność | 95% (bez skroplonej) |
Chłodzenie | Wymuszony obieg powietrza (prędkość zmienia się w zależności procent obciążenia) |
Max. wysokość | W odległości 1000m (każdy 100increase, zmniejszenie wydajności -1%), maksymalnie 4000m |
Hałas (dB) | 52 ~ 58 |
ochrona IP (EN 60529) | IP20 |
Wejście / wyjście sposobem | Dół / tył |
norma bezpieczeństwa | Bezpieczeństwo: GB4943, EN 50091-1; EMI: GB7260.2, GB / T 17.626,2 ~ 5EMC, EN 50091-2 |
Fizyczny |
W * D * H (mm) | 600 * 600 * 1280 | 800 * 800 * 1480 | 800 * 800 * 1800 |
Waga (kg) | 195 | 210 | 220 | 305 | 340 | 500 | 600 | 800 | 950 |
wejście AC |
napięcie znamionowe | 380/400 / 415VAC trójfazowy trzy-przewodowe |
Zakres napięcia wejściowego | ± 15% - ± 25% regulowany) |
Oceń częstotliwości | 50/60 Hz auto-sense |
Zakres częstotliwości | 50 / 60Hz +/- 5 Hz |
Wejście funkcja miękkiego startu | 0 - 100%, 10-300s (ustawiane) |
Współczynnik mocy wejściowej | Osiągalny 0,99 (plus filtr harmonicznych) |
Prąd wejściowy składnika harmonicznych (THDi) | Can <5% (plus filtr harmonicznych) |
Max. pobór prądu [A] | 18 | 27 | 36 | 54 | 72 | 108 | 144 | 180 | 216 |
Charakterystyka wyjścia prostownika |
Utrzymanie napięcia (20 ° C) | Type1 baterii i 2: V = 435Vdc (2,266 x el.) |
Typ baterii 3 V = 424Vdc (2,21 x el.) |
Typ baterii 0: wartość napięcia między typu 1 iw 2 Napięcie zakres regulacji: V = 400 ~ 460Vdc |
Napięcie ładowania (20 ° C) | Type1 baterii i 2: V (% ładowania <95%) = 445Vdc (2,32 x el.) |
Typ baterii 3 V (% ładowania <95%) = 460Vdc (2,4 x el.) |
Typ baterii 0: wartość napięcia między typu 1 iw 2 Napięcie zakres regulacji: V = 400 ~ 460Vdc |
Najwyższe napięcie ładowania | 445V |
Dokładność regulacji napięcia wyjściowego ładowarka | 1% |
Komponent napięcia DC | ≤1% |
Bateria |
Numer mieszkania (napięcie znamionowe) | 384VDC (360-384v, do wyboru) |
Prąd ładowania ustawień | 0.1C (pojemność akumulatora) |
Napięcie końca rozładowania akumulatora | Typ baterii 1,2 i 3: prąd rozładowania bez obciążenia, V min = 346 [V DC] |
Typ baterii 1,2 i 3: Prąd wyjściowy = pojemność Ah, V min = 316 [V DC] |
Typ baterii 1,2 i 3: Prąd wyjściowy> pojemność Ah, V min = 306 [V DC] |
Typ baterii 0: fabrycznie ustawione wartości domyślne, V min = 320 [V DC] Zakres regulacji: V min = 300 ~ 360 [V DC] |
wyjście falownika |
Pojemność znamionowa [kVA] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
Moc znamionowa [kW] | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 80 | 96 |
Napięcie znamionowe [V] | 380/400 / 415VAC trójfazowe cztery-wire |
Prąd [A] | 12 | 18 | 24 | 36 | 48 | 72 | 96 | 120 | 144 |
Ustawienie napięcia fazowego | 200 ~ 244 V (płyta sterująca) |
współczynnik szczytu | 3: 1 |
Waveform | Sinusoida |
Przesunięcie fazowe napięcia (stopnie) 100% obciążenie symetryczne | ± 1 ' |
Przesunięcie fazowe napięcia (w stopniach) 100% obciążenie asymetryczne | ± 2 ' |
Różnica napięcia fazowego 100% load balance | ± 1% |
Różnica napięcia fazowego 100% obciążenie niesymetryczne | ± 3% |
Całkowita zawartość harmonicznych (THD v) 100% obciążenie liniowe | <2% |
Całkowita zawartość harmonicznych (THD v) 100% obciążenia nieliniowego | <5% |
Stabilność napięcia w stanie stacjonarnym | ± 1% |
Transjentów napięcia | ± 5% w ciągu 10 ms |
częstotliwość znamionowa | Tak samo jak wejście |
stabilność częstotliwości | Gdy asynchroniczna, ± 0,5%; synchronizację, ± 2% (może być ustawiony na ± 1 ~ 5% w przypadku operacji panel) |
Przeciążać | 600 '/ 10' / 1 '(110/125/150% prądu znamionowego) |
Zwarcie 0.1s | Podwójne wejście |
Sprawność falownika (obciążenie 100%) | 98% |
Objazd |
Pojemność znamionowa [kVA] | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
Napięcie znamionowe [V] | 380/400 / 415VAC trójfazowy czteroprzewodowy |
Zakres napięcia wejściowego | ± 15% (można regulować za pomocą panelu sterowania ± 10%, ± 20%) |
Częstotliwość znamionowa [Hz] | 50/60 |
Zakres częstotliwości | ± 2% (można regulować za pomocą panelu sterowania ± 5%) |
"Stand-by ON" (tryb Eco, przełącznik obejścia do falownika) czas transferu | 2 ~ 5ms |
Czas przejścia z inwertera / bypass | <1ms |
Przeciążać | 10 '/ 1 "/ 18" (150/175/200% Prąd znamionowy) |
standardowa konfiguracja | Ochrona przepływ paszy, niezależnie izolowane bypass |
| | | | | | | | | | | | | | | | | |
2) Parametr Specyfikacja produktu 160-400KVA tabeli:
Model | PV33160 ii | PV33200 ii | PV33250 ii | PV33300 ii | PV33350 ii | PV33400 ii |
Pojemność | 160KVA | 200Kva | 250kVA | 300KVA | 350KVA | 400KVA |
6 impulsów | 12 impulsów | 6 impulsów | 12 impulsów | 6 impulsów | 12 impulsów | 6 impulsów | 12 impulsów | 6 impulsów | 12 impulsów | 6 impulsów | 12 impulsów |
parametr systemu |
Współczynnik mocy wyjściowej | 0,8 (lag) |
Całkowita sprawność (normalny modelu) obciążenia 100% | 94% |
Obciążenie 50% | 92% |
Ogólna wydajność: (Tryb ECO) Obciążenie 100% | 98% |
Maksymalny prąd upływu (mA) | 100 |
Standby model ekonomiczny | standardowe funkcje |
Średni czas przed awarii (MTBF) | Powyżej 200.000 godzin |
Suchy sygnał kontakt | Standardowe trzy sygnał sterujący (niski stan baterii, rozładowania akumulatora, bypass / awaria); Opcjonalne sterowanie sygnałem 14; wyjście 12V 80mA |
Port Monitory komputerowe | Standardowe S232, opcjonalnie ODBUS |
temperatura Running | 0 ~ 40 ° C |
Maksymalna wilgotność względna | 95% (bez kondensacji) |
Chłodzenie | Wymuszona wentylacja (prędkość wentylatora zmienia się wraz z obciążeniem) |
Maksymalna wysokość | 1000m moc znamionowa (Rosnące 100m niższa 1%) maksymalna 4000m |
hałas dB | 54 ~ 62 |
Stopień ochrony (EN 60529) | IP20 |
Wlot i wylot biegunowych | Dół / tył |
norma bezpieczeństwa | Bezpieczeństwo: GB4943, EN 50091-1, kompatybilność elektromagnetyczna: GB7260.2, GB / T 17.626,2 ~ 5EMC, EN 50091-2 |
parametru fizycznego |
Szeroki (mm) | 1100 | 1400 | 1100 | 1400 | 1400 | 1400 | 1400 | 1400 | 1600 | 1600 | 1600 | 1600 |
Głębokie * wysoka (mm) | 800 * 1800 | 1000 * 2000 | 1100 * 2000 |
Waga (kg) | 1200 | 1550 | 1350 | 1750 | 1500 | 1950 | 1650 | 2150 | 1850 | 2400 | 2100 | 2700 |
Cechy prostownika wejściowego |
napięcie znamionowe | 380/400 / 415VAC trójfazowe trzech drutu |
Zakres napięcia | ± 15% (± 25% regulowany) |
częstotliwość znamionowa | 50/60 Hz automatycznej identyfikacji |
Zakres częstotliwości | 45 ~ 65 |
Moc wejściowa powolne Funkcja startu | Tak, 0 - 100%, można ustawić 10-300 sekund |
Czynniki moc wejściowa cosφ | Osiągalny 0,99 (plus filtr harmonicznych) |
Prąd wejściowy składnika harmonicznych (THDi) | Można <5% (plus filtr harmonicznych) |
Prąd Max.input [A] | 250 | 315 | 400 | 500 | 550 | 630 |
Charakterystyka wyjścia prostownika |
Utrzymanie napięcia (20 ° C) | Type1 baterii i 2: V = 435Vdc (2,266 x el.) | Type1 baterii i 2: V = 544Vdc (2,266 x el.) |
Typ baterii 3 V = 424Vdc (2,21 x el.) | Typ baterii 3: V = 530Vdc (2,21 x el.) |
Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2, Napięcie zakres regulacji: V = 400 ~ 460Vdc | Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2, w zakresie regulacji napięcia: V = 500 ~ 575Vdc |
Napięcie ładowania (20 ° C) | Type1 baterii i 2: V (% ładowania <95%) = 445Vdc (2,32 x el.) | Type1 baterii i 2: V (% ładowania <95%) = 557Vdc (2,32 x el.) |
Typ baterii 3 V (% ładowania <95%) = 460Vdc (2,4 x el.) | Typ baterii 3 V (% ładowania <95%) = 576Vdc (2,4 x el.) |
Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2, Napięcie zakres regulacji: V = 400 ~ 460Vdc | Typ baterii 0: wartość napięcia między cukrzycą typu 1 i 2, w zakresie regulacji napięcia: V = 500 ~ 575Vdc |
Najwyższe napięcie ładowania | 445V | 556V |
Dokładność regulacji napięcia wyjściowego ładowarka | 1% |
Komponent napięcia DC | ≤1% |
Bateria |
Numer mieszkania (napięcie znamionowe) | 192 jednostek (384VDC) | 240 jednostek (480VDC) |
Prąd ładowania ustawień | 0,1 C (pojemność akumulatora) |
Napięcie końca rozładowania akumulatora | Typ baterii 1,2 i 3: prąd rozładowania bez obciążenia, Vmin = 346 [V DC] | Typ baterii 1,2 i 3: prąd rozładowania bez obciążenia, Vmin = 433 [V DC] |
Type1,2 baterii i 3: Prąd wyjściowy = pojemność Ah, Vmin = 316 [V DC] | Typ baterii 1,2 i 3: Prąd wyjściowy = pojemność Ah, Vmin = 395 [V DC] |
Typ baterii 1,2,3: prąd wyjściowy> pojemność Ah, Vmin = 306 [V DC] | Typ baterii 1,2 i 3: prąd wyjściowy> pojemność Ah, Vmin = 383 [V DC] |
Typ baterii 0: fabrycznie ustawione wartości domyślne, Vmin = 320 [V DC] Zakres regulacji: Vmin = 300 ~ 360V [V DC] | Typ baterii 0: fabrycznie ustawione wartości domyślne, Vmin = 400 [V DC] Zakres regulacji: Vmin = 375 ~ 450V [V DC] |
wyjście falownika |
Pojemność znamionowa [kVA] | 160 | 200 | 250 | 300 | 350 | 400 |
Moc znamionowa [kW] | 128 | 160 | 200 | 240 | 280 | 320 |
Napięcie znamionowe [V] | 380/400 / 415VAC trójfazowe cztery-wire |
Prąd [A] | 195 | 243 | 304 | 365 | 426 | 486 |
Ustawienie napięcia fazowego | 200 ~ 244 V (płyta sterująca) |
współczynnik szczytu | 3: 1 |
Waveform | Sinusoida |
Przesunięcie fazowe napięcia (stopnie) 100% obciążenie symetryczne | ± 1 ' |
Przesunięcie fazowe napięcia (w stopniach) 100% obciążenie asymetryczne | ± 2 ' |
Różnica napięcia fazowego 100% load balance | ± 1% |
Różnica napięcia fazowego 100% obciążenie niesymetryczne | ± 3% |
Całkowita zawartość harmonicznych (THD v) 100% obciążenie liniowe | <2% |
Całkowita zawartość harmonicznych (THD v) 100% obciążenia nieliniowego | <5% |
Stabilność napięcia w stanie stacjonarnym | ± 1% |
Transjentów napięcia | ± 5% w ciągu 10 ms |
częstotliwość znamionowa | Tak samo jak wejście |
stabilność częstotliwości | Gdy asynchroniczna, ± 0,5%; synchronizację, ± 2% może być ustawiony na ± 1 ~ 5% w przypadku operacji panel) |
Przeciążać | 600 '/ 10' / 1 '(110/125/150% prądu znamionowego) |
Zwarcie 0.1s | Podwójne wejście |
Sprawność falownika (obciążenie 100%) | 98% |
Objazd |
Pojemność znamionowa [kVA] | 160 | 200 | 250 | 300 | 350 | 400 |
Napięcie znamionowe [V] | 380/400 / 415VAC trójfazowe cztery-wire |
Zakres napięcia wejściowego | ± 15% (można regulować za pomocą panelu sterowania ± 10%, ± 20%) |
Częstotliwość znamionowa [Hz] | 50/60 |
Zakres częstotliwości | ± 2% (można regulować za pomocą panelu sterowania ± 5%) |
"STAND-BY ON" (tryb ekonomiczny, przełącznik obejścia falownika) czas konwersji | 2 ~ 5ms |
Czas przejścia z inwertera / bypass | <1ms |
Przeciążać | 10 '/ 1 "/ 18" (150/175/200% prądu znamionowego) |
standardowa konfiguracja | Ochrona przepływ paszy, niezależnie izolowane bypass |
| | | | | | | | | | | | | | | | | | | | | | | | |
UWAGA: 120VAC elektroenergetycznym 10-200kva są dostępne;
